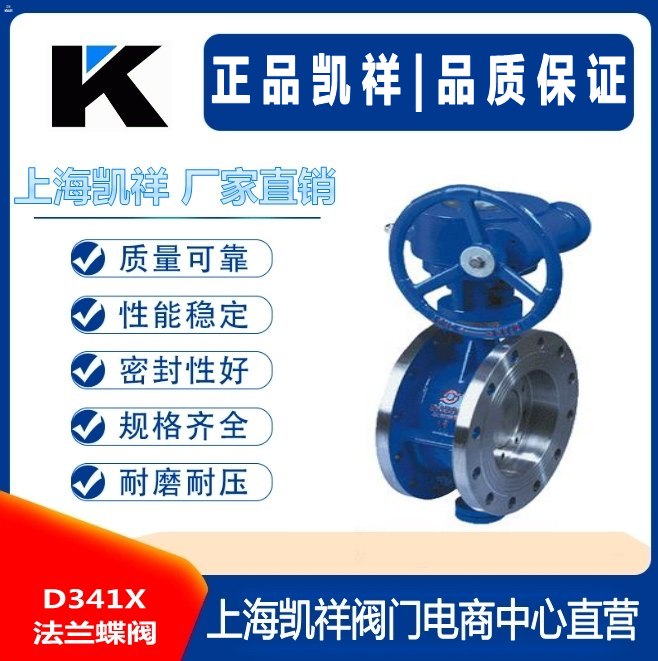

D341X法兰蝶阀

产品概述：
蝶板的回转中心（即阀杆的中心）位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圈密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。被广泛用于食品、医药、化工、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点：
1、结构简单，外形尺寸小，结构长度短，体积小，重量轻。
2、全开时阀座通道有效流通面积较大，流体阻力较小。
3、密封面材料采用丁腈橡胶，密封性能好。
4、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
5、操作灵活省力，可选择手动、电动、气动、液压方式。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    阀杆    不锈钢

3    蝶板    QT450

4    密封圈    丁腈橡胶

5    涡轮头    QT450

6    手轮    QT450

7    紧固件    标准件

外型尺寸/性能参数：

规格（DN）    80    100    125    150    200    250    300    350    400    450    500    600

阀长度（mm）    114    127    140    140    152    165    178    190    216    222    229    267

阀高度（mm）    362    373    437    467    612    693    797    857    965    1010    1105    1340

测试压力
（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力（MPa）    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体
