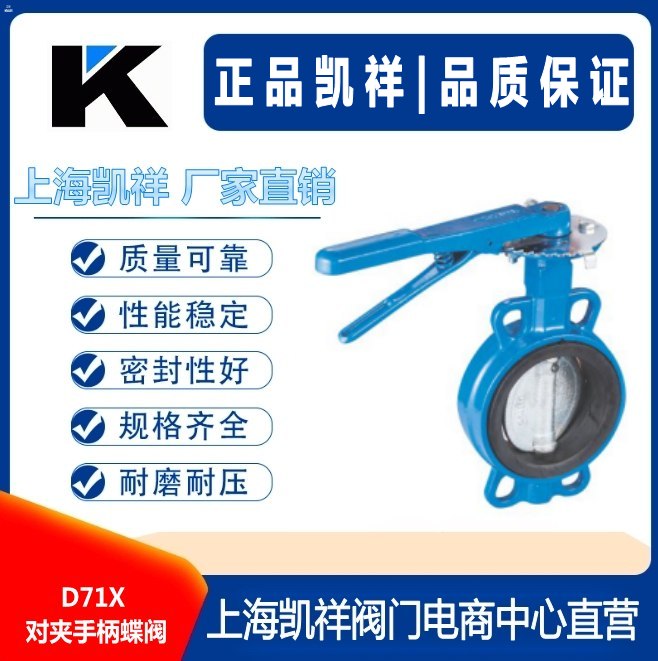

D71X对夹手柄蝶阀

产品概述：
D71X对夹手柄蝶阀是一种橡胶密封蝶阀，广泛应用于电力、水利、化工、建筑等行业的排水管道系统，作为控制介质流量启闭或调节装置。
产品特点：
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单紧凑，90℃回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭实验次数多达数万次，寿命长。
6、达到完全密封，气体实验泄露为零。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    蝶板    QT450

3    阀杆    不锈钢

4    密封圈    丁腈橡胶

5    手柄    QT450

6    阀轴    不锈钢

7    紧固件    标准件

外型尺寸/性能参数：

规格（DN）    40    50    65    80    100    125    150

阀长度（mm）    31    42    44    44    50    54    54

测试压力
（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力（MPa）    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体
