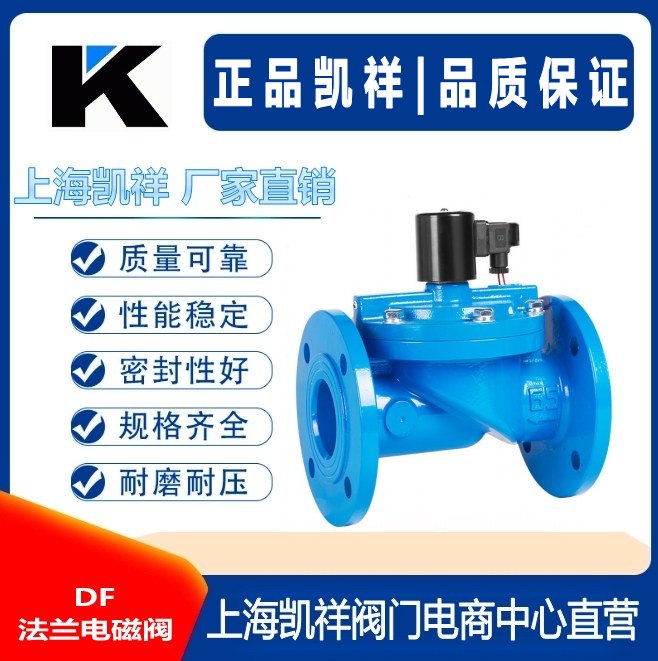

DF法兰电磁阀

DF法兰电磁阀
一、DF法兰电磁阀特点：
DF法兰电磁阀是进行气动自动开关控制的执行机构。常用作压缩空气管路的通断开关。它不仅能和脉冲信号发生器配套，产生脉冲气流，应用于脉动气力输送线上；也适用于其他以压缩空气为介质的气动自控线上。广泛应用于建材、化工、冶金、水泥、塑料、粮食等部门。
二、DF法兰电磁阀技术参数：
工作原理：先导活塞结构
工作介质：煤气，空气，水，等
工作温度：≤60℃
公称压力：1.0 MPa
工作压差：0.1~1.0 Mpa
公称通径：DN15-150mm
标准电压：AC220V、DC24V (其它可特制)
功耗（VA）：30W
控制方式：常闭式、常开式
阀体材质：铸铁、铸钢、不锈钢
三、DF法兰电磁阀技术参数：
阀体材质： ABS、PDDA、F4
工作介质：化学流体
控制方式：常闭式
公称通径：DN15——DN80v 介质温度：≤60℃
公称压力：1.0 1.6Mpa
工作压差：0.01---1.0Mpa
电源：AC220V DC24V
额定流量系数：4—70Kv
额定功率：22---42VA
泄露量：0ml/min
四、DF法兰电磁阀安装尺寸：

公称通径
DN    内螺纹连接    法兰连接

外形尺寸    内螺纹    外形尺寸    法兰尺寸

H    L    G    H    L    D    D1    D2    b    f    n-d

15    153    92    1/2    175    130    95    65    46    14    2    4 -Φ14

20    153    92    3/4    180    150    105    75    56    16    2    4 -Φ14

25    153    110    1    195    160    115    85    65    16    3    4 -Φ14

32    176    120    11/4    205    180    140    100    76    18    3    4 -Φ18

40    176    140    11/2    220    200    150    110    84    18    3    4 -Φ18

50    192    162    2    235    230    165    125    99    20    3    4 -Φ18

65    250    290    185    145    118    20    3    4 -Φ18

80    260    310    200    160    132    20    3    8-Φ18

100    290    350    220    180    156    22    3    8-Φ18

125    365    400    250    210    184    22    3    8-Φ18

150    400    480    285    240    211    24    3    8-Φ22

订货须知：
一、详细了解凯祥法兰电磁阀的作用与工作原理，仔细核对凯祥法兰电磁阀图片/图纸资料,看是否与您的实际工况相符合.
二、落实您需要采购的法兰电磁阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,
三、如果您致电我司，我公司技术人员会按照您提供的法兰电磁阀参数为您详细介绍我公司法兰电磁阀结构以及价格.
四、如果已经由设计单位为您选定凯祥品牌的产品型号，请按型号直接向我司销售部订购。
五、您在收到凯祥产品的时候，一定要仔细阅读该阀门说明书，了解法兰电磁阀的功能和使用方法.并按步骤安装使用.
