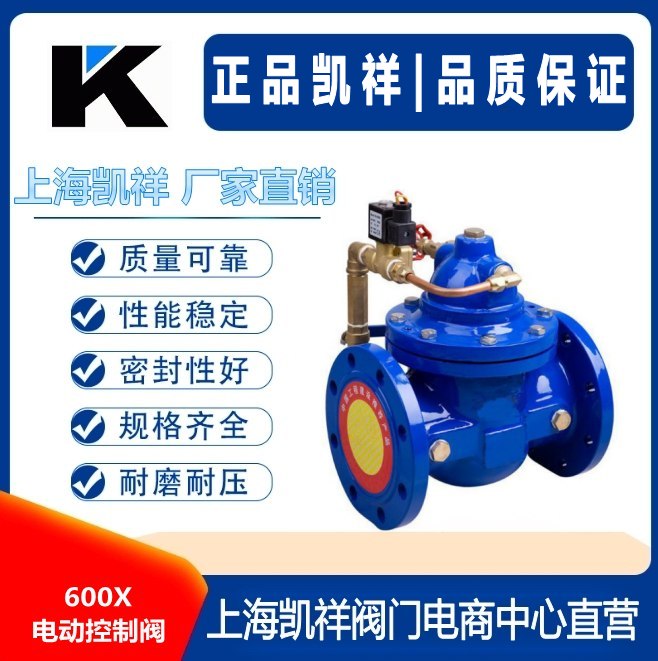

600X电动控制阀

产品概述：
       600X电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。电控水力控制阀利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。电控水力控制阀产品用于高层建筑、生活区等供水管网系统及城市供水工程。600X电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启和关闭管路系统，实现远程操作。600X电动控制阀可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调，平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便．电磁阀可选用交流电220V，或直流电24V，可根据场合选用常开或常闭型均可。
工作原理：
       当阀门从阀前端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。
技术参数：

公称压(Mpa)    壳体试验压力(MPa)    密封试验压力(MPa)    最高进口压力(MPa)    出口可调压力(MPa)    适用介质    介质温度(℃)

1.0    1.5    1.1    1.0    0.09-0.8    水    0-80

1.6    2.4    1.76    1.6    0.10-1.2

2.5    3.75    2.75    2.5    0.15-1.6

零部件材料：

零件名称    零件材料

阀体 阀盖    WCB

阀座 阀盘    铜合金

密封圈 O型圈    丁腈橡胶

阀杆    2Cr13

弹簧    50CrVA

针型阀    铜合金

球阀    铜合金

电磁导阀    不锈钢

微型过滤器    不锈钢

结构图：

主要连接尺寸(PN 1.0-2.5MPa)：

公称通径DN    L    H    H1    A    B

50    250    335    90    170    170

65    280    345    98    180    180

80    310    355    110    190    190

100    350    365    120    200    200

125    400    445    145    215    215

150    450    460    155    230    230

200    550    505    190    255    255

250    650    550    250    295    295

300    800    710    290    325    325

350    900    725    330    380    380

400    1000    760    360    415    415

450    1000    810    445    435    435

500    1100    865    495    460    460

600    1100    935    550    520    520

700    1450    1000    605    570    570

800    1560    1100    730    620    620

900    1800    1205    800    670    670

安装示意图：

【水利控制阀】就是水压控制的阀门_水力控制阀由一个主阀及其附设的导管﹑导阀﹑针型阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀、压差旁通阀、紧急关闭阀。
订货须知：
一、详细了解凯祥水力电动控制阀的作用与工作原理，仔细核对凯祥水力电动控制阀图片/图纸资料,看是否与您的实际工况相符合.
二、落实您需要采购的水力电动控制阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,
三、如果您致电我司，我公司技术人员会按照您提供的水力电动控制阀参数为您详细介绍我公司水力电动控制阀结构以及价格.
四、如果已经由设计单位为您选定凯祥品牌的产品型号，请按型号直接向我司销售部订购。
五、您在收到凯祥产品的时候，一定要仔细阅读该阀门说明书，了解水力电动控制阀的功能和使用方法.并按步骤安装使用.
