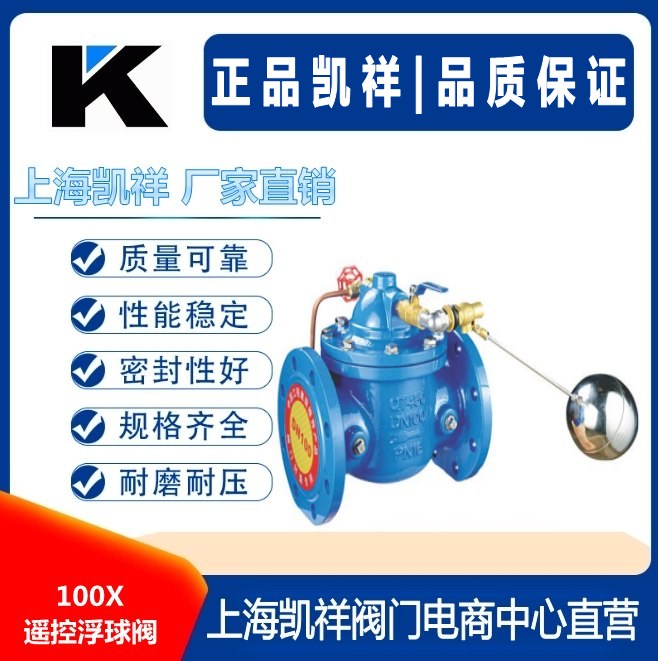

100X遥控浮球阀

产品概述：
100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。本系列遥控浮球阀产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
出厂压力测试：

公称压(Mpa)    壳体试验压力(MPa)    密封试验压力(MPa)    适用介质    介质温度(℃)

1.0    1.5    1.1    水    0-80

1.6    2.4    1.76

2.5    3.75    2.75

工作原理：
当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭遥控浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，遥控浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
内部结构图及主要零部件材料：

零件名称    零件材料

阀体 阀盖    WCB

阀座 阀盘    铜合金

密封圈 O型圈    丁腈橡胶

阀杆    2Cr13

弹簧    50CrVA

针型阀    铜合金

球阀    铜合金

浮球阀    铜合金

微型过滤器    不锈钢

连接尺寸（PN 1.0-2.5MPa）：

公称通径        尺    寸(mm)

    DN(mm)    L        A1        A        H1        H        F

    20        150        130        325        179        212        116

    25        160        130        325        179        212        116

    32        180        130        325        179        212        116

    40        200        140        335        210        265        168

    50        203        140        335        210        265        168

    65        215        140        335        215        310        180

    80        241        145        345        245        350        210

    100        270        155        365        305        460        284

    125        300        165        385        365        520        310

    150        330        180        410        415        570        370

    200        400        205        465        510        840        463

    250       480        225        505        560        890        525

    300        550        245        545        658        1030        625

    350        622        275        595        696        1090        705

    400        685        285        625        735        1150        778

    450        750        285        625        735        1150        778

    500        811        410        780        750        1110        690

    600        935        456        888        850        1286        785
