致华ZH-151C多功能电子计步器IC，时间计数计步器芯片

功能及应用特性描述：

(FUNCTION & FEATURES)

CMOS工艺，RC振荡方式直接驱动LCD。
两种计步灵敏度选择，Stanby模式选择。
工作电压：1.5V，低功耗，低静态电流。
RESET归零键。

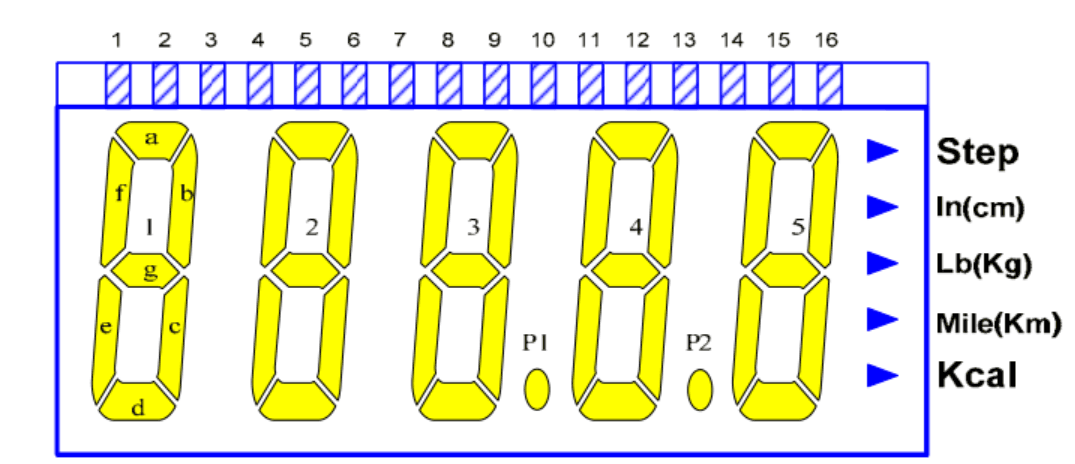

5-Digit,1/2Bias,1/4DUTY
快速测试键。
倍压线路。
按键作用：
1>RESET复位键(K1)：内部上拉，常按下K1(接GND)，显示‘88888’，松开K1，最低位显示‘00000’。
2>PULSE加数键(K2)：内部下拉，每对正极触发一下，加1。
3>SEL1：触发灵敏度选择键： ①悬空时，选择250毫秒灵敏度； ②接GND时，选择125毫秒灵敏度。
4>SEL2：STANDBY模式选择键： ①悬空时，无STANDBY模式选择； ②接GND时，延时100秒自动进入STANDBY模式。
5>快速测试MODE：TS2接GND并按下RESET键，此时5个Digit会分成5段，即个，十，百，千，万，同时COUNT，即00000，11111，22222……
6>上电后LCD全显1秒，按住RESET键显示‘88888’，松开显示‘00000’。
2适用范围：计数器，跑步机等。
