圣凯安科技水文在线环境监测系统

圣凯安科技水文在线环境监测系统

AMT-LLX-1C是一款基于微波技术的全自动流量监测系统，可同时测量渠道内水位、流速、流量和降雨量。它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位、流量和雨量测量。

2、辅助水处理作业，如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。

三、产品特点

Ø 非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

Ø 适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。

Ø 流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

Ø 方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

Ø 不受大气中水蒸汽、温度和压力变化的影响。

四、监测平台特点（18025428489）

1、可存储及查询历史数据；可保存历史数据5年以上，

2、数据采集周期可自行设置，每分钟采集一次或10分钟采集一次皆可根据需要设置

3、查询结果可转换（表格、曲线图、柱状图）；

4、同时具备数据导入导出功能（excel）；

5、同时可显示多点水位记录数据，可在全国无线传输数据。

五、概要指标

供电电流

100mA（工作）

＜1mA（休眠）

工作电压

12V供电

运行温度

－35℃～60℃

存储温度

－40℃～60℃

野外防护等级

IP68

信号输出

RS485 MODBUS协议

六、技术参数

有效距离

0~40m

测量范围

0.1~20m/s

0.1~40m/s

测量精度

±0.01m/s；±1%

分辨率

0.001m/s

供电电压

9~24V

功耗

＜0.5W

通信接口

RS485

天线频率

24GHz

波束角

12°

垂直角范围

20~70°

自动垂直角补偿

精度

±1°

分辨率

±0.1°

增益调节

4级增益可调

工作温度

-30~65℃

防护等级

IP67（最高可达IP68）

干扰抑制，支持工频，雨天，跳变抑制，可设置8个频率屏蔽点。

雷达水位计

测量范围

40m

测量精度

±3mm

分辨率

1mm

天线发射角度

(水平和垂直，3dB）12°

发射频率

24GHz

辐射功率

7~25dBm可调

数据接口

RS485(Modbus)

功耗

≤1W

供电电源

DC 6V~24V

（典型值：12V）

外壳材质

铝合金

工作温度

-25~70℃

防护等级

IP68

安装方式

支架/抱箍

产品尺寸

159.6mm*95mm*40mm

（长*宽*高）

原理

调频连续波（FMCW）雷达测距

雨量筒

雨量计筒直径

Φ200mm

分辨率

0.2mm/0.5mm（可选）

刃口锐角

40°～45°

输出方式

脉冲型

工作温度

0～50℃

工作湿度

<95%(40℃)

储存温度

-40～125℃

储存湿度

＜80%（无凝结）

测量准确度

≤±2%

雨强范围

0mm～4mm/min

允许通过最大雨强

8mm/min

承受电压

≤100V

承受电流

≤0.5A

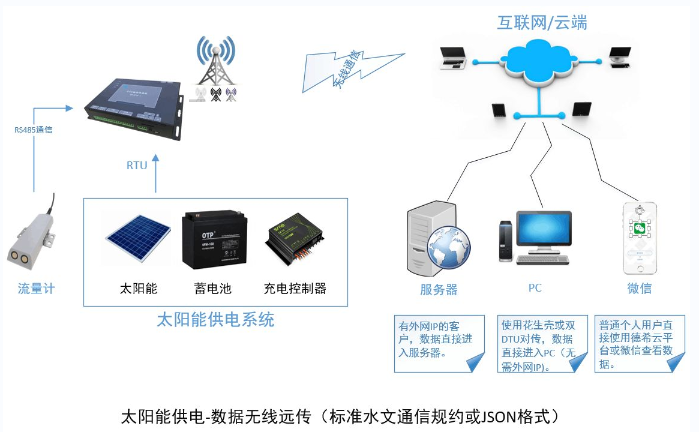

系统组成

案例
