拔出力试验装置 拔出力测定设备

拔出力试验装置设备概述：

本装置是用于检测插头从插座拔出所需要的力是否在规定的范围之内的专用试验仪器.它符合GB/T2099.1-2021标准中第22.2、22.3条款及图18/19规格所示试验要求、IEC60884-1：2013标准，它是电器附件、家用电器制造厂家、质量检测部门和科研单位检测日用电器产品不可缺少的装置。

拔出力试验装置技术要求

1、 插座极大拔出力应符合表1要求。

将标准规定的拔出力（主砝码、附加砝码、夹紧装置、

砝码盘及试验插头合起来的总的力），施加在试验插头上，插头应从插座脱出。

2、极低拔出力应符合表1规定

将标准规定的极低拔出力（即符合本标准规定的试验插销<单插销>，该插销的总质量应等于表中规定值）的量规插入插座中每个单独的插套里，在30秒内量规不得从插套里脱出。

3、砝码选择

主砝码、附加砝码、砝码盘和试验插头/插销的重量详见表三，使

用者应按表1规定选用合适的重量进行试验。

4、结构特点

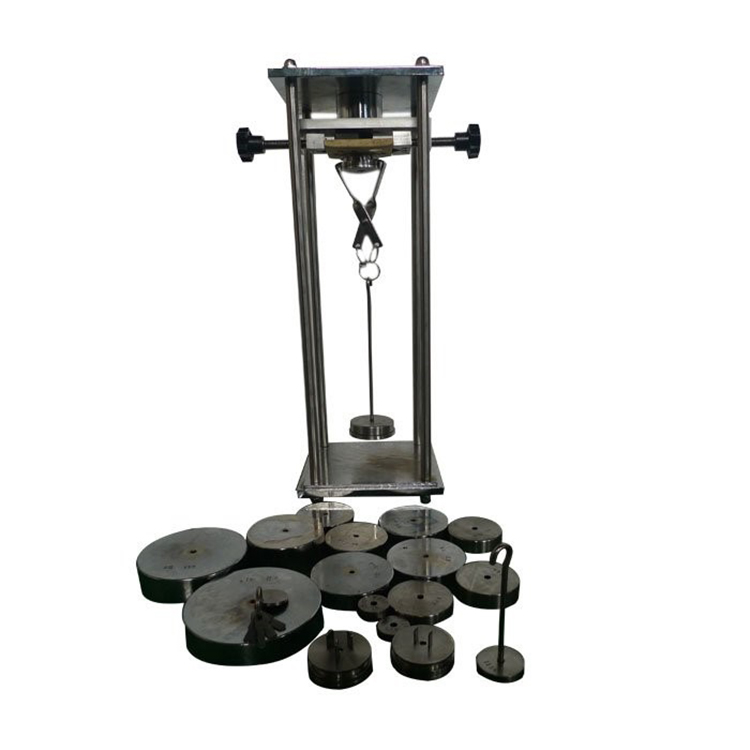

本装置主要由安装顶板A及下面的夹紧装置、主砝码F、附加砝码G和砝码盘（E）组成。综合使用经验，将D拉夹改为配重砝码，砝码钩直接连接试验插头，配置夹持试样B的夹具。本装置框架内高550mm，两立柱轴线间距离为150mm。

拔出力试验装置：符合GB/T2099.1-2021标准中第22.2、22.3条款及图18/19规格所示试验要求、IEC60884-1：2013标准，它是电器附件、家用电器制造厂家、质量检测部门和科研单位检测日用电器产品不可缺少的装置。
