无线遥控雷达波缆道测流系统

无线遥控雷达波缆道测流系统

一、系统概述

无线遥控雷达波缆道测流系统通过架设简易缆道，在缆道上悬挂遥控定位雷达波流速仪，在计算机上输入水位、大断面和测流垂线数据，遥控定位雷达波流速仪自动测验逐条流速垂线，流速数据通过无线方式发送到终端计算机，由软件计算出相应流量。测验完成后取下遥控定位雷达波流速仪，完成流量测验。

二、设计特点

主要用于取代浮标法进行较大洪水流量测验，特别适合高流速、多漂浮物情况时流速仪无法入水情况下的流量测验。也可用于巡测、浅水和一般性测流。

1.非接触、安全低损、少维护、无泥沙影响、全新测流系统。

2.在洪水期高流速条件下也能进行测验。

3.精度高、能准确测量每个点的流速。计算速度快，不受风雨和停电限制，测验数据准确规范。

4.安装特别简单，土建量少，功能完备、运行可靠、稳定。

三、产品介绍

移动式雷达波测流系统是由雷达表面流速仪、雷达运行车、系统控制器、雷达测速控制器、流量计算终端、在线充电箱、蓄电池、无线电台、RTU遥测终端机、水位计（浮子、气泡或雷达）和中心站软件等组成。

缆道雷达全自动雷达波在线测流系统利用两根间距为300mm、直径≥5mm的304不锈钢钢丝绳做导轨，将雷达波测速探头、双自流电机、雷达测速控制器、锂电池、无线电台等设备安装在雷达运行车内，雷达运行车通过驱动轮和转向轮悬挂在导轨绳上。当雷达测速控制器通过无线电台接收到运行指令，控制雷达运行车内的电机控制指令将雷达运行车运行到测流断面指定位置，然后将到位信息通过无线电台发送给系统控制器，系统控制器再通过电台给雷达测速控制器发送测流指令。雷达测流控制器接收到测流指令后，控制雷达测速探头开始测速测验，并及时将雷达测速探头实测流速数据通过无线电台发送给系统控制器，系统控制器同时采集水位数据，再将水位、流速等数据发送给流量计算终端，实时计算断面流量，从而实现断面无人值守自动测验。当完成测流后，将雷达运行车开回室内，自动对准充电控制箱进行充电。

中心站管理软件：通过GPRS公网访问省中心服务器；查看测站水位、流量过程线，能在过程线上对突出的点据进行修改，并保留突出点的原始值；在非测流时间，能人工控制增加测次；按水文资料整编规范要求完成日平均流量和日平均水位表推算；查看、修改测站参数和报讯参数；具有测站运行日志管理功能。

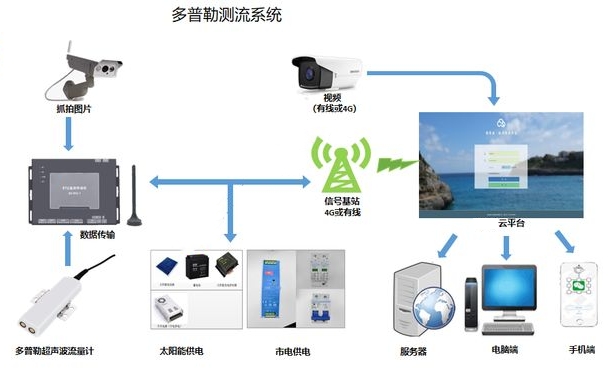

系统平台

通过云数据展示平台：主要用于显示各个站点的水位、流速、流量等信息。其功能为：站点的管理，全部站点实时数据的查看，单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。该平台可以免费使用，如需自建平台可以对数据进行解析。遥测终端机支持的协议是SL651-2014 水文通讯规约。
