农业水价改革项目信息化

2021-12-15 15:48:34让卖家联系我



农业水价改革项目信息化

详细信息

灌区信息化监控系统

我司的灌区信息化监控系统实现了灌区供水远程控制、闸门远程启闭、渠道/水池水情实时测报、用水量自动采集和图像实时监控等多项功能,达到了节约灌溉用水和科学、高效管理灌区的目的。

灌区信息化监控系统为确保灌区工程安全运行、实现水资源优化配置、提高用水效率和保障灌区可持续发展发挥了重要作用。



系统组成示意图

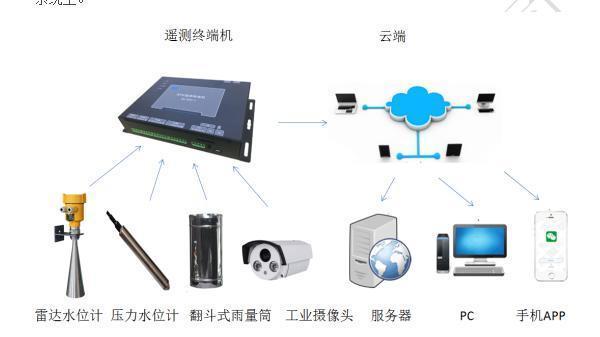

灌区水雨情系统

利用雷达水位计监测灌区渠道水位、利用压力式水位计监测地下水、利用翻斗式雨量筒监测灌区降雨量、工业摄像头定时拍照拍摄现场图片。这些传感器可以直接通过远传数据模块自动采集水位、雨量、图像等信息。遥测终端机将采集到的数据通过无线网络传送到中心系统上。

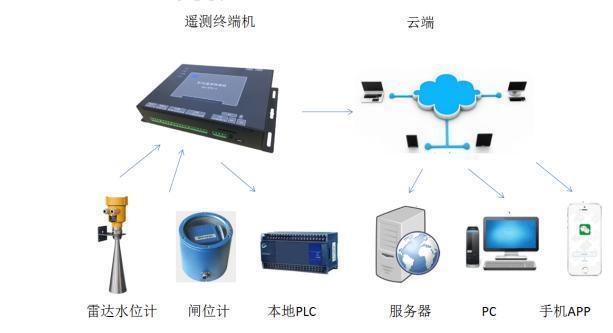

灌区闸阀控制系统




利用雷达水位计读取闸前水位、闸后水位、闸位计测量闸门高度、雷达水位计的数据和闸位计的数据通过遥测终端机利用GPRS传输到云端。客户可以通过电脑web软件并根据现有的水位和闸位远程下发控制指令对本地PLC进行控制、从而控制闸门开度或者泵站水泵的启停。

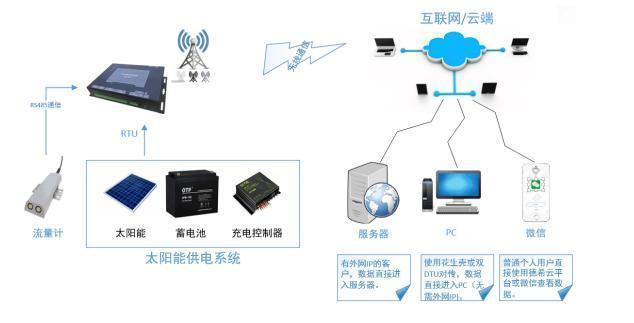

水量计量

利用多普勒超声波流量计测量渠道的水流量、通过遥测终端机将流量信息发送至服务器。




多普勒超声波流量计流速测量基于多普勒效应,探头斜向上发出一束超声波,超声波在流体中传播,流体中会含有气泡或者颗粒等杂质(可以认为流体中的杂质和水流的速度一致),当超声波接触到流体中的杂质时会使反射的超声波产生多普勒频移Δf, 多普勒频移Δf正比于流速。通过测量多普勒频移Δf即可测量出流体的流速。

多普超声波流量计采用速度面积法测流,利用超声波流速传感器测量流速V,利用压力式水位计测量水位H,预先在控制器设置的渠道参数,控制器可以利用水位自动换算出过流面积S,流体的流量公式为:

Q= V×S

其中V- - - -流速 S- - - -过流面积Q- - -瞬时流量

由于采用了速度面积法测流,其可以适用于任何形态的断面。

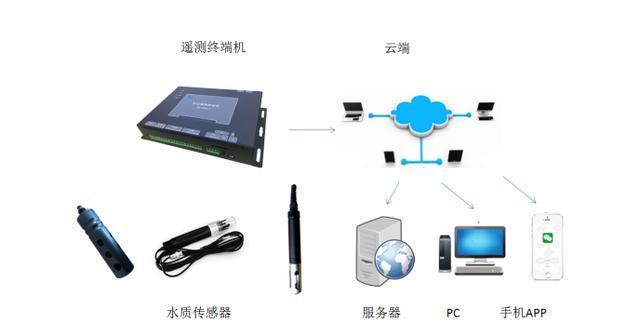

水质监测

利用投入式的水质传感器测量灌溉渠道的水质情况、主要监测氨氮、pH、溶解氧通过水质的参数合理的对灌区的农作物进行灌溉作业。

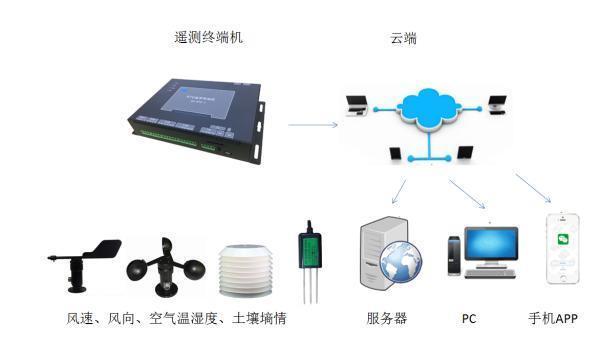

气象墒情

通过测量风速、风向、温度、湿度、气压、雨量、太阳能辐射量、太阳紫外线、土壤温湿度等常规气象要素,为灌溉区域科学化用水调度以及农作物长势判断提供数据支持,在灌区内布置土壤墒情传感器,统计受旱面积、区域、程度、为科学引水灌溉提供依据。

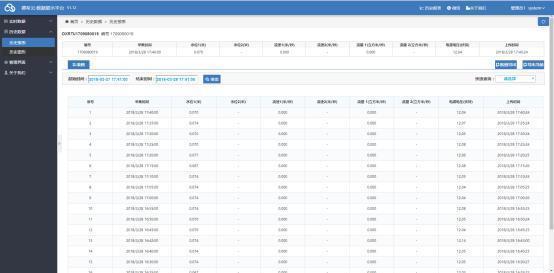

数据平台

云数据展示平台:主要用于展示各个站点的水位、流速、流量、气象、墒情、空气温湿度等信息。其功能为:站点的管理,全部站点实时数据的查看,单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。该平台可以免费使用,如需自建平台可以对数据进行解析。遥测终端机支持的协议是SL651-2014 水文通讯规约。

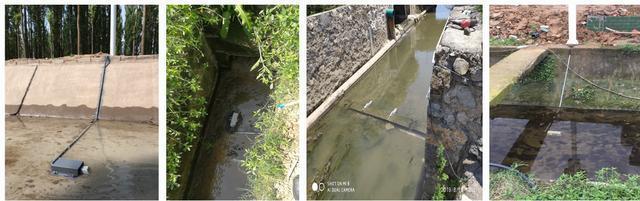

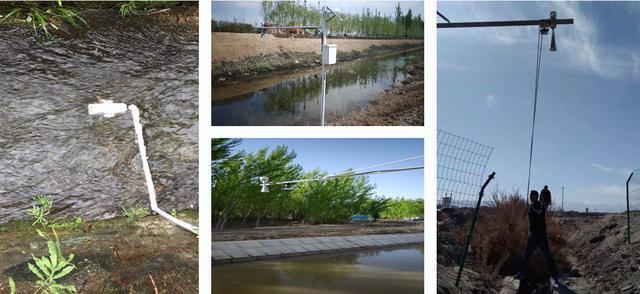

安装案例
