水库雨水情测报系统

水库雨水情测报系统

水库雨水情测报系统适用于水利管理部门远程监测库水位、降雨量、现场图像/视频等。系统自动采集、报送，支持多用户并发请求，可实现对数据、图像/视频的快速调用。系统可总览库分布、一目了然汛情告警区域，自动存储历史记录便于追溯，对比分析雨水情变化趋势，有效辅助相关部门制定防汛抗旱调度方案和应急预案，实现水库的信息化管理。

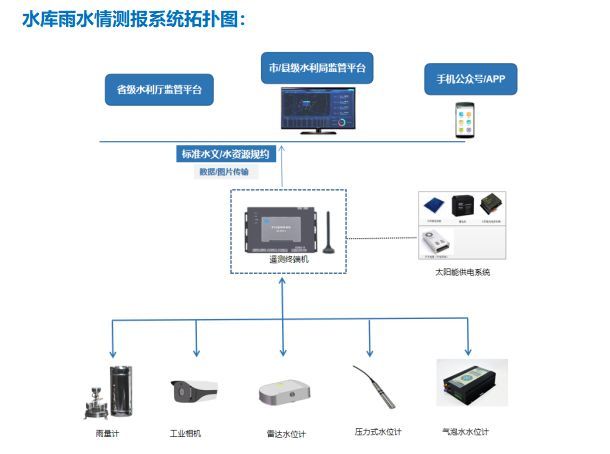

水库雨水情测报系统拓扑图：

主要功能：

水位、雨量等数据监测

• 实时采集水位计、雨量筒等数据；

• 按标准水文/水资源规约，通过2G/4G网络，自动定时上报至省、市、县水利平台。

图像/视频监控，可叠加测点数据

• 可扩展流速、流量、水质监测等◆ 自动/手动拍摄按需配置，高清图像显示（1920*1080像素）；

• 视频监控按需配置，快速响应视频实时查看需求；

• 图像/视频叠加测点位置、库水位、降水量等数据，异常抓拍、及时报送。

越限自动报警，及时预警汛

• 库水位/降雨量超限时，系统自动报警，及时报送汛情信息；

• 自动向责任人手机发送报警短信（选配）。

存储分析，辅助管理

• 监测中心服务器与终端设备双向存储历史数据，数据存储1年以上；

• 自动记录库水位、降雨量实时数据，生成数据曲线及报表。

主要特点：

通过水利行业权威检

• 水文监测数据通信规约（SL651-2014）；

• 水资源监测数据传输规约（SZY206-2016）；

• 特殊区域水文、水资源数据安全采集系统RTU追加测试；

• 水文自动测报系统设备 遥测终端机（SLT180-2015）。

按水文/水资源标准通信规约上报至省平台

现已对接全部省平台

采用标准水文/水资源规约，已成功对接青海、云南、四川、贵州、湖北、湖南、江西等省平台。

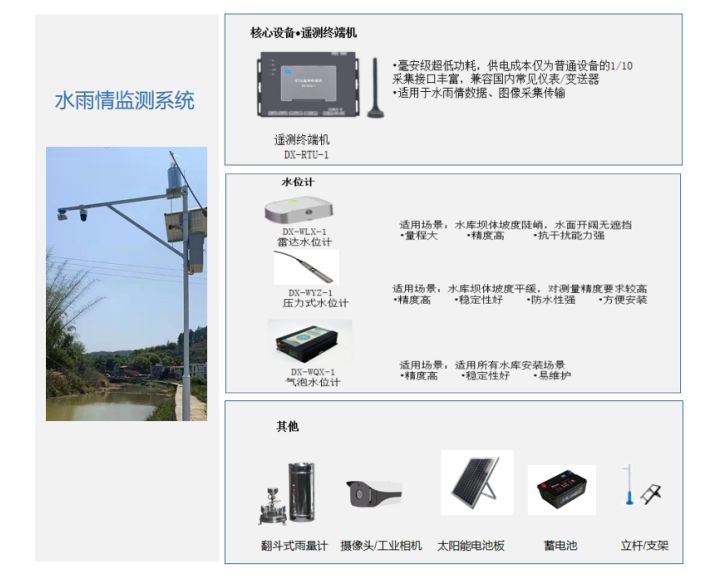

主要硬件产品：

中心监管软件：

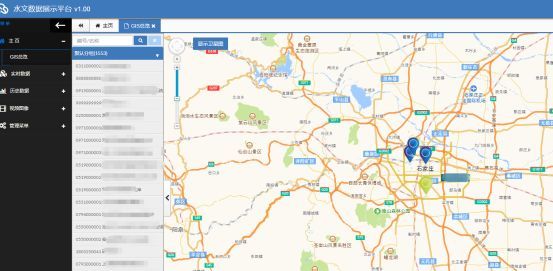

系统概况一张图

地图总览所有测点分布位置及状态 ◆ 实时监测数据 ◆ 24小时报警记录。

数据统计分析

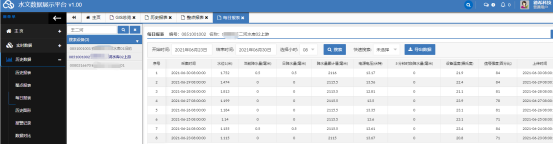

• 按时、日、月、年生成水位/降雨量数据报表；

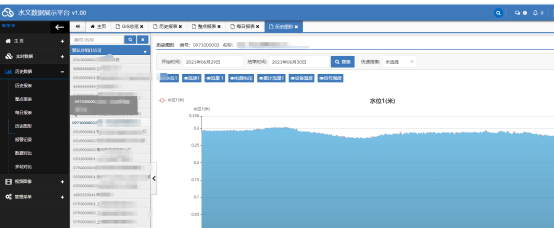

• 自动生成水位、降雨量等测量的过程曲线，便于分析汛情变化趋势。

应用案例：

案例：贵州省小型水库水雨情自动测报系统

现场情况：

建设水位监测站、雨量监测站、图像监测站。涉及雷达/投入式液位计、雨量筒等传感设备。

通信网络：

水务局监测中心选用公网专线组网方式。监测中心服务器上安装云平台网页版监测软件，方便管理人员远程访问。

上报平台（两个）：

贵州省及市平台数据接收中心。

通信协议：

水文监测数据通信规约（SL 651-2014）。

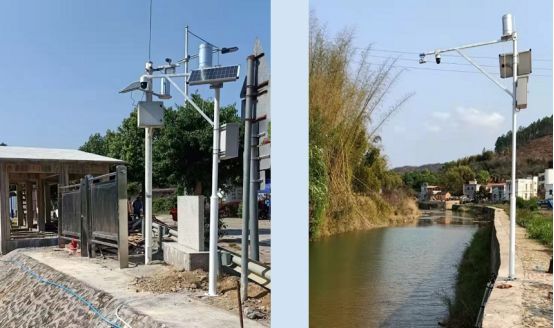

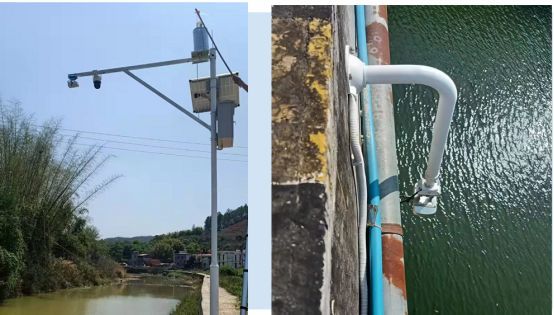

案例照片：
