闸门开度和流量关系

闸门开度和流量关系

1.1 背景介绍

在生态环境保护方面，根据国家环保部门要求要实时在线监测生态水流量，“生态流量”是指为保障河流环境生态功能，维持水资源可持续开发利用，而不至于发生生态环境恶化所必须保证下游河道的最小流量。其主要作用是保证河流所需要的自净扩散能力，不因流量及水流形态发生巨大变化，造成水体污染;维持下游河道内水生生物的生存和水生态系统的固有平衡;保证下游沿岸居民生活取水、农业生产取水等基本需求。

水电站、水库大坝(闸)设计下泄生态流量对下游河流生态环境进行补偿是对下游人民群众的生产、生活环境的保护。水电站要严格遵守国家规定，规范水电站建设及运行各个时期的管理工作，在建设及运行的同时做到合理开发利用水电资源，既符合国家生态文明建设的要求，又确保了水电资源的可持续发展。

1.2建设内容

本项目旨在生态流量以及灌区信息化建设中，监测闸门开度、水位、图片等信息，并通过无线通讯方式将监测数据实时发送到综合管理平台，在平台中进行数据分析评估以及展示。

1.3 建设依据

• 《水利部 生态环境部关于加强长江经济带小水电站生态流量监管的通知》（水电【2019】241号）；

• 《关于做好河湖生态流量确定和保障工作的指导意见》；

• 《水利部关于加强水资源用途管制的指导意见》；

• 《国务院关于印发水污染防治行动计划的通知》；

• 《关于推进水利大数据发展的指导意见》；

• 《关于加快推进生态文明建设的意见》；

• 《SL537-2011水工建筑物与堰槽测流规范》；

在上述国家政策和标准规范中，优先采用中华人民共和国标准及水电行业标准，若有国内标准规范缺项或不完善时，可选用相应的国际标准规范，国家政策和标准规范应按最新颁布的执行。

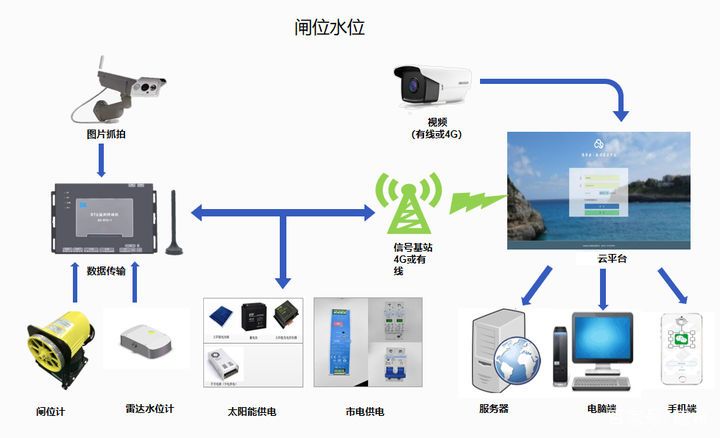

方案整体由以下几个部分组成：采用闸位计和水位计监测闸位和水位情况，配合AMT-RTU-1遥测终端机使用，采用市电或者太阳能供电系统进行供电，将水位计、闸位计安装固定，遥测终端机定时的采集传感器的数据通过GPRS远程发送到服务器中，数据可以通过WEB平台进行查看。

整个系统由以下几个方面组成：

• 水位计，用于测量现场水位。

• 闸位计，用于监测闸门开度情况 。

• AMT-RTU-1遥测终端机，用于采集存储本地传感器的相应的数据，并将数据发送至服务器。

• 设备机箱，用于放置胶体蓄电池，充电器，遥测终端机等。

• 太阳能供电系统，由太阳能和蓄电池，以及充电控制器组成，用于给整个系统进行供电，当个别站点无法使用市电或者太阳能供电时，可以采用锂电池供电。

• 服务器及相应的接收软件，用于接收和解析遥测终端机发送上来的相应的报文，进行解析和存储。 如果已有第三方平台，也可以根据协议进行数据对接。

• 数据云平台，用户可以通过WEB或者手机浏览器浏览各个站点的数据信息。 RTU通过太阳能供电系统供电，采集闸门开度与水位数据，通过算法计算流量。RTU采集到数据连接到平台，同时可以连接到我司云平台进行远程配置，并提供免费的平台。

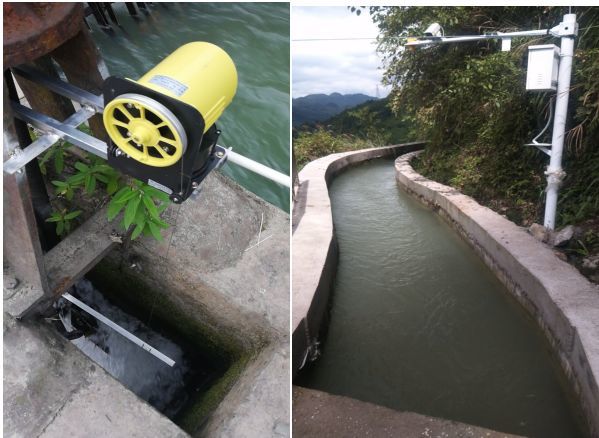

2、应用案例
