智慧河道建设与管理

智慧河道建设与管理

一、方案概述

水资源短缺已经成为全球性的问题，随着经济的发展，日益增长的用水需求与水资源短缺之间的矛盾迫使世界各国都在寻求解决的有效办法。因此，采用现代化手段，建设水资源实时监控系统，动态掌握区域水资源变化及利用情况，调控使用效率，对区域内的雨情水情进行自动监测，实现雨情水情监测数据的及时采集和准确传输；对各类水资源信息和防汛抗旱信息进行快速、准确的查询、分析和处理，是促进经济社会可持续发展的迫切需要。

借助工业级监控终端及数据中心平台对全区河道的水文、雨量、流速、水质等进行全面实时的监测，做到了全局把控，提高了效率，降低了操作维护成本。

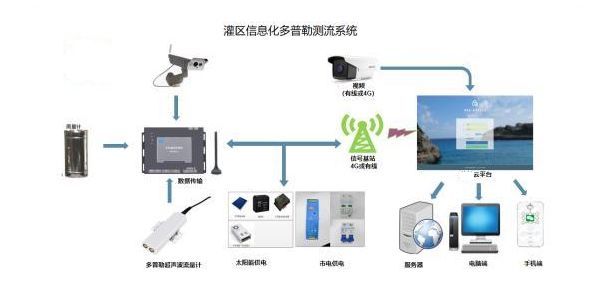

二、系统组成

三、构成说明

数据感知：水位计、流速仪、雨量筒实时测量现场水位、流速、流量、降雨量数据。

数据上报：水文遥测终端实时采集水位计、流速仪、雨量筒输出信号，并遵循水文通信规约将监测数据上报。

数据传输：监测数据通过GPRS、CDMA或北斗卫星传送给“省/市水文监测预警平台”。

数据应用：监测预警平台实时显示、存储各监测点数据，并及时分析、发布预警信息。

四、系统功能

数据感知：水位计、流速仪、雨量筒实时测量现场水位、流速、流量、降雨量数据。

数据上报：水文遥测终端实时采集水位计、雨量筒输出信号，并遵循水文通信规约将监测数据上报。

数据传输：监测数据通过GPRS、CDMA或北斗卫星传送给“省/市水文监测预警平台”。

数据应用：监测预警平台实时显示、存储各监测点数据，并及时分析、发布预警信息。

五、通信方式的选择

监测点GPRS或CDMA信号较好时，采用GPRS/CDMA通信。

以贵州某地中小河流水文监测现场举例：

该地为平原地区，监测点虽然远离市区，但附近的GPRS信号质量很好，因此选择GPRS作为现场设备与监控中心的通信方式。

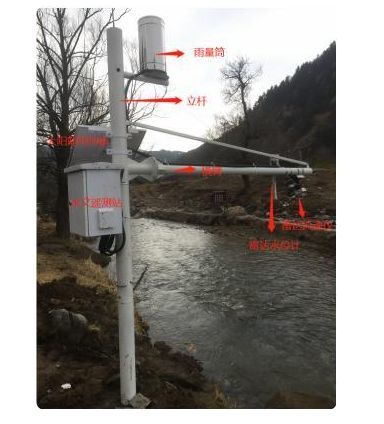

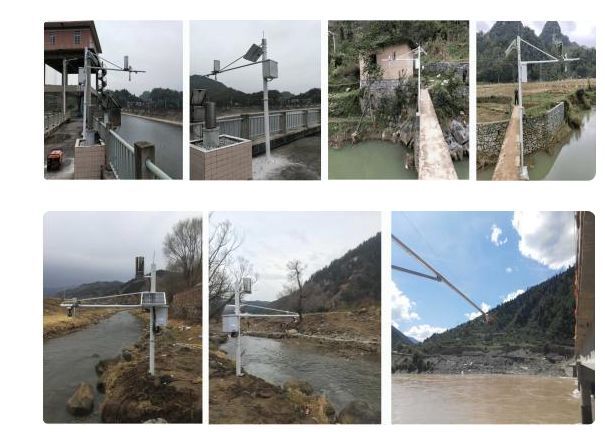

六、现场安装案例

七、云平台

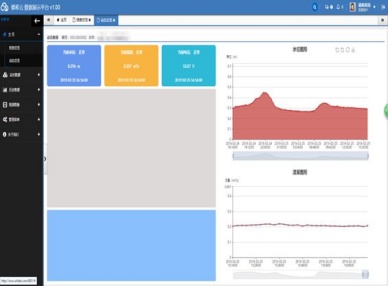

云数据展示平台：主要用于展示各个站点的水位、流速、流量等信息。其功能为：站点的管理，全部站点实时数据的查看，单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。该平台可以免费使用，如需自建平台可以对数据进行解析。遥测终端机支持的协议是SL651-2014 水文通讯规约或者JSON格式、也可以按照指定协议上传至上级平台。
