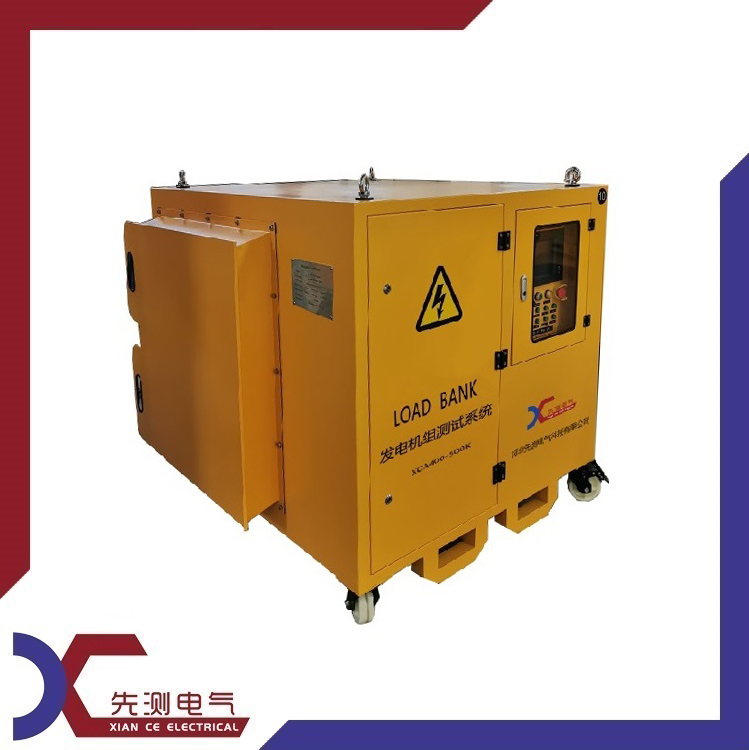

XAC380v-800kW交流负载箱，可扩展容性负载箱

XAC380v-800kW交流负载箱，可扩展容性负载箱

针对用户使用现场的特殊要求，先测提出了XCA380-800k智能交流负载柜及其配件的功能、性能、使用方法、结构、安装和试验等方面的技术标准，为用户提供一种高效、可靠的选择，以满足对发电机组进行负荷测试的需要。
    系统由测控和负载两大部分构成，主要包括干式交流负载柜、数据采集系统、自动加减载控制系统、散热装置、辅助控制及PC机软件等部分。
    本系统将干式负载模块与自动化测控模块结合，可以检测各类发电机组的输出功率与带载能力。系统可与电脑配合使用，实现智能化操控，自动按预设功率和时间完成对发电机组的测试，生成表格、曲线图，并支持打印，脱离繁琐的手工操作，为大功率发电机组提供科学、高效的检测手段。

发电机组测试系统XCA380-800K参数

额定电压/频率    交流三相四线380V/50Hz

负载功率    阻性负载：800kW

负载分档    阻性负载：分11档，1、2、2、5、10、20、20、50、50、100、200、200、200、kW3

功率因数    1

负载精度（每档）    ±5%

负载精度（整机）    ±3%

显示精度    0.5级

控制电源    外接交流三相四线380V/50Hz

接线方式    负载电源输入——铜排（星型接法）

控制电源输入——航空插头

通讯接口    RS485、RS232

绝缘等级    F级

工作方式    连续工作

冷却方式    强制风冷，侧进风，上出风

运输    吊装，机箱顶部有承重吊环，底部带脚轮

机箱颜色    灰色（RAL7035）

重量    约700kg

工作环境参数

工作温度    -15℃～+50℃

相对湿度    ≤95%

海拔高度    ≤2500米

大气压力    86～106kPa

主要元器件品牌

接触器    正泰

熔断器    茗熔

PLC    西门子
