新一代GPB-10变频三缸柱塞泵 水泥砂浆注浆泵

泵的结构及特点

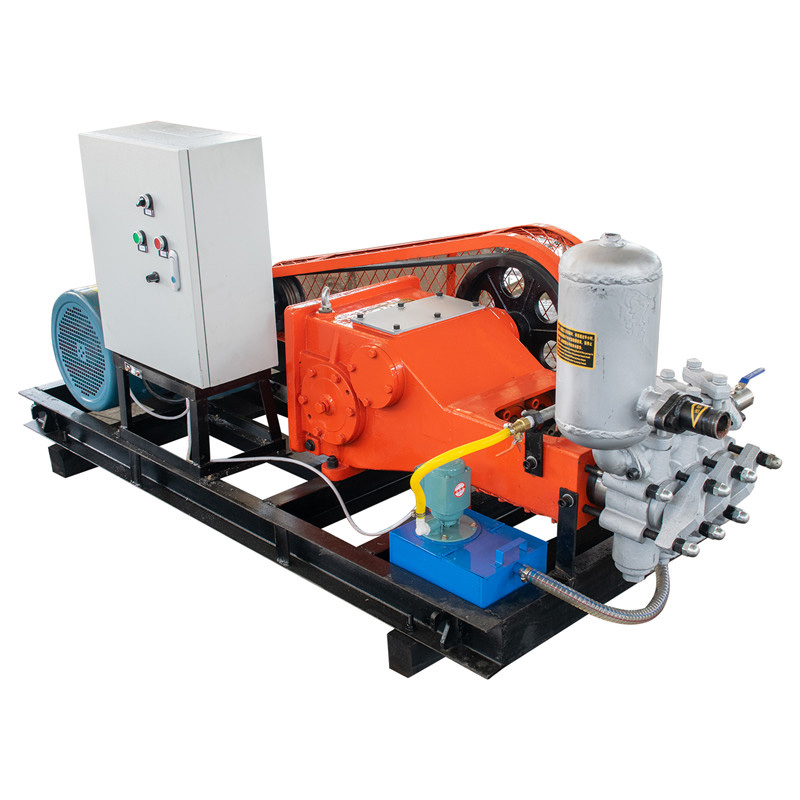

GPB-10柱塞泵主要由泵头总成、曲轴箱总成、中节、电动机、泵架、油泵润滑系统、气室、压力表、V型带及带轮护罩等部分组成（详见附录 图1）

泵头总成

泵头总成主要由泵头、阀座、32钢球、上压盖、O型密封圈65×5、上压板、进浆口、出浆法兰、等部分组成，是吸排浆主要通道，泵头上三个水缸有共同的吸水通道和排水通道，安装有吸水管接头和清洗阀门。

曲轴箱总成

曲轴箱主要由箱体、曲轴、大盘齿、连杆、十字头、滑套、输入轴齿轮、曲轴压盖、主轴压盖、密封座等部分组成。曲轴上装有三根尺寸相同的连杆，每根连杆通过十字头，活塞杆与柱塞连接，将曲轴的旋转运动转换成活塞的往复直线运动，从而吸入和排出浆液。曲轴的旋转是由主轴上轴齿轮和曲轴大盘齿啮合驱动的，曲轴箱顶部设有加油标尺、拔下此标尺可向箱内加注柴机油，并具有排气功能，曲轴箱后盖上设有放油螺栓。

主要特点

该泵在结构上有以下特点：

○ 该泵在主要密封部位广泛采用了角密封结构，密封可靠，工艺简单，装拆方便。

○ 变频电机无级变速、适合不同工况。

○ 采用高压密封结构，使密封可靠，采用耐磨柱塞、使柱塞更耐用。

○ 结构简单，维护方便。

○ 易损件少，使用维修费用低（易损件主要为密封圈、阀座、阀球、柱塞）

○ 采用柱塞及球阀结构，对浆液中的颗粒物质不敏感，适合多种介质输送。

更换填料柱塞：

取下过渡盘，用两把扳手松开柱塞与中间活塞杆的连接，取下填料盒。

松开填料压套，取出柱塞、填料。

装入新填料、柱塞、装上填料压盖。

上紧柱塞与中间活塞杆的连接
