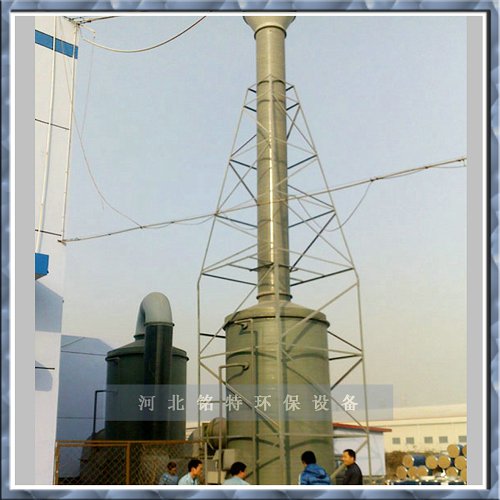

JHT-I（II）型酸雾净化塔

产品属订制产品，以上报价为定金

塔体均可制作成PP、PVC、玻璃钢、不锈钢及PP/FRP、PVC/FRP复合材质

产品概述

适用于电镀酸洗车间及其它生产过程中，产生的酸性有害气体的净化。

净化过程

塔体上部喷淋碱性吸收液，下部进入塔体的酸性有害气体与喷淋液呈逆流流动，并经过设置在塔内的新型高效低阻填料和穿孔板，气液接触充分，净化效果好。

设备优点

1、选用硬聚氯乙烯塑料板或玻璃钢材质制造，重量轻、容易加工、耐腐蚀。

2、选用新型高效填料与穿孔塔板相结合的复合结构，设备阻力小，净化效率高而且稳定。

3、选用节能轴流型喷嘴，喷液量大，且喷液压力较低，耗电小。

4、采用分段组合结构，便于运输和安装，各塔段组合可随意转动，进出风口方向可任意调整，安装灵活。

主要技术指标

净化效率η；

当有害气体的氮氧化物时，η≈80%

当有害气体为盐酸等酸雾时，η≥90%

现有七种规格，每种规格又分A型（顶出风）和B型（水平出风）两种型式，处理风量为2000～18500米3/时，设备阻力≤70毫米水柱，喷淋系统喷嘴前压力≥10米水柱。

安装方法

净化系统由通风和喷淋两部分组成。

通风系统：包括净化塔塔休、塔支架、通风机和通风管道等部件。

净化塔A型安装：一般用于压入式（通风机出风口接净化塔进风口）及有安装高度的场所；B型安装：一般用于吸出式（净化塔出风口接通风机吸入口）及安装高度受限的场所，详见尺寸表。

系统组成

喷淋系统：包括液箱、液泵、喷淋管路、压力表、阀门等部件。

液箱置于净化塔的下部，寒冷地区需要在室内安装时，液箱顶部的进液口与净化塔底部的出液口用加长管道连接，但液箱顶标高也需底于净化塔底标高。

净化系统内安装，且厂房高度不足时，液箱可设置在地坑或半地坑内。

液箱应安装在高度为100毫米左右的平台上，平台平面应平整牢固，使箱底板受力均匀。

塔支架四根钢柱，需浇注混凝土基础。

与净化塔连接的通风管道,均需单设支吊架,通风、液泵、按设备实际尺寸设基础。

当选用PVC/PP塑料板净化塔时，室外安装应采取遮阳措施。

净化塔顶部出口风管高度超过5米时，应设拉索固定
