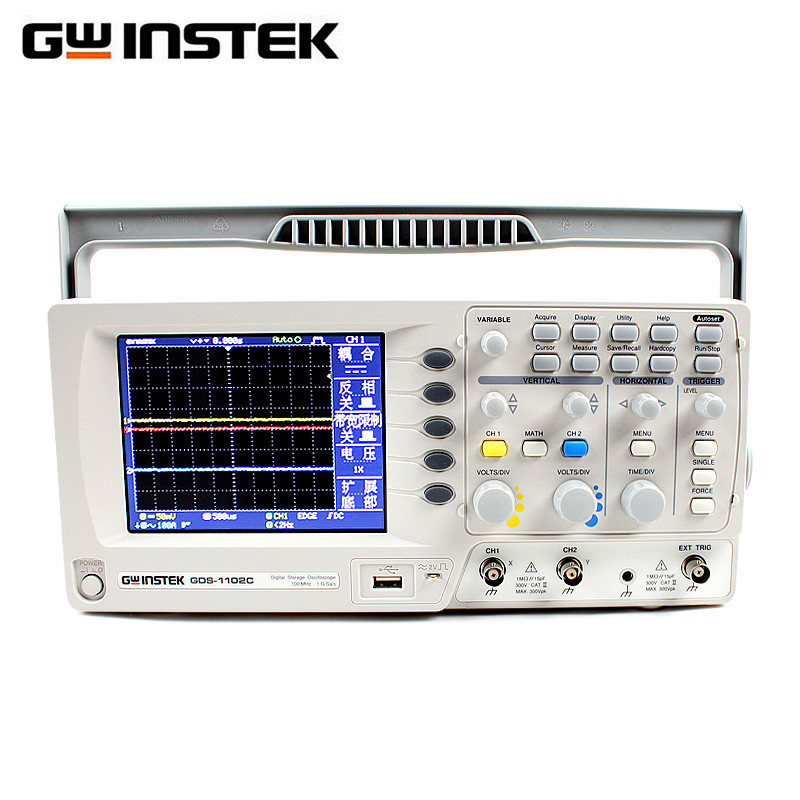

回收固纬示波器GDS-1102A-U 1102C/1072C/1104R/1102B
2020-06-17 11:08:11让卖家联系我
东莞市承泰电子仪器有限公司是一家集供应回收、仪器、租赁、维修、保养为一体的仪器仪表公司，公司一直以诚信，公平公正与现金的结算的方式运作，提供上门送货与上门收货或物流代收款、淘宝，闲鱼的操作模式满足各类客户的需求，长期高价收购国内外仪器仪表设备让您与您公司的闲置，废弃，待处理的设备快速的资金回笼。
拍前注意：拍前先与客服咨询产品状态，价格与库存
变化 ！仪器选件，配置，成色可能改变产品价格。并非一口价，标注价格仅供参考
公司主营产品：手机综合测试仪、蓝牙测试仪、网络分析仪、频谱分析仪、信号源信号发生器、示波器、功率计、频率计、LCR电桥、电源、数据采集仪、噪声系数分析仪、多用表校准仪、万用表、天馈线测试仪安立、温度记录仪、逻辑分析仪、色彩分析仪、光波测量系统、阻抗测试治具及附件、衰减器等。
主营品牌：安捷伦、美国泰克、美国福禄克、艾法斯、日本菊水、北京普源、台湾固纬、德国惠美、美国吉时利、摩托罗拉、美国力科、美国韦夫特克、德国罗德施瓦茨、英国马可尼、英国施伦伯杰、日本安立、日本爱德万等国际知名品牌。
1：100/70 两种频宽选择，采用二或4通道输入
2：1GSa/s实时菜样率
3：每通道10M存储器深度
4：' 800 x 480 WXGA液晶显示荧幕
5：具备256色阶显示功能，可强化波形之表现
6：1Mpts FFT频域信号显示表现
7：具备水平时间、垂直电压以及触发一键归零设置功能
8：波形更新率每秒50,000次
9：造型新颖，重量轻巧
产品特点
A. 高达每秒50,000次之波形更新率
GDS-1000B系列示波器虽然在市场上属于通用基础型示波器， 但它却具备了高达每秒50,000次的波形更新率，使用者可以输入一个快速的调频载波信号如图所示，通常在传统的数字示波器下量测此信号会出现不流畅的暂留现象，无法清楚地呈现调频信号的调制变化过程。然而在GDS-1000B示波器上则无此问题发生，它不仅可流畅地呈现波形调制的变化以外，亦可层次分明地显示变化的细节。工程师在量测不可预测且瞬息万变的信号之下，亦能够轻松地掌握电路的根本问题所在，实在提供了量测产业界的一大除错利器。
B. 具备256荧幕灰阶显示
GDS-1000B系列示波器在波形显示技术上可呈现256色阶之显示技术。在信号多样化的量测世界中更能勾勒出丰富的层次变化，彷彿将模拟示波器的显示能力再度表现出来。当输入一个多层次变化的影像信号时，具备256色阶显示的GDS-1000B示波器能够将丛发信号明确地表现出来，且能够以256色阶之变化呈现亮度的层次细节，使得枯燥无味的单色波形注入了丰富的生命力，这正是GDS-1000B在通用型示波器舞台当中所带来之无限的量测魅力。
C. 每通道独立10M存储器长度
GDS-1000B示波器在资料撷取上亦具备强大且无可匹敌存储器深度。每通道独立10M的记忆长度打破了产业界中1000系列示波器等级的规格，在进行基础量测的应用时就能轻而易举地掌握波形的细节，当使用者输入长串序列的正弦波信号时，在时间尺度开到开到1ms/div时，一般市面上的1000系列示波器在将波形细部进行放大时会因为存储器点数不够而出现严重的失真现象，但是当GDS-1000B示波器将波形放大至20ns/div时，正弦波的细节依然可清楚地显现，这正是这款示波器的价值所在。
D. 1M FFT数学取样分析模式
GDS-1000B系列示波器在快速傅立叶转换的数学分析模式中具备了1M记忆长度撷取模式。在传统的各系列数字示波器当中，FFT模式通常只具备1000点的撷取长度，所以在频域模式的表现上较不能呈现各频谱量的强度分布细节，但是今天GDS-1000B系列示波器率先提供了1M撷取点的显示模式，不但能清楚地表现频谱量的显示细节,同时加上高达每秒50,000次的波形更新率，使得FFT分析模式就如同在使用一台实时频谱分析仪一般的快速而，大幅提升了示波器在频域分析的信号处理能力。图中是一个载波为200KHz、调制为40KHz以及频偏为5KHz的标准调频信号，因为GDS-1000B具备了1M撷取的记忆深度，所以5KHz的频偏间格可以清楚地显示出来，让工程师可充分地掌握量测的细节
| GDS-1072B | GDS-1074B | GDS-1102B | GDS-1104B | ||
| 垂直系统 | 通道数 | 2通道+1外部触发通道 | 4通道 | 2通道+1外部触发通道 | 4通道 |
| 带宽 | DC~70MHz (-3dB) | DC~70MHz (-3dB) | DC~100MHz (-3dB) | DC~100MHz (-3dB) | |
| 上升时间 | 5ns | 5ns | 3.5ns | 3.5ns | |
| 带宽限制 | 20MHz | 20MHz | 20MHz | 20MHz | |
| 垂直分辨率 | 8 bit: 1mV~10V | ||||
| 输入耦合 | AC, DC, GND | ||||
| 输入阻抗 | 1MΩ// 约16pF | ||||
| 直流度 | ±3% | ||||
| 极性 | 正向 &反向 | ||||
| 输入电压 | 300V (DC+AC Peak), CAT I | ||||
| 偏移范围 | 1mV/div : ±1.25V | ||||
| 2mV/div ~ 100mV/div : ±2.5V | |||||
| 200mV/div ~ 10V/div : ±125V | |||||
| 波形信号处理 | +, -, ×, ÷, FFT, FFTrms , 用户自定义 | ||||
FFT: 1MPTS点分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函数提 供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris. | |||||
| 触发系统 | 来源 | CH1 ,CH2, CH3*,CH4*,Line, EXT** （*仅适合4通道机种，**仅适合双通道机种） | |||
| 触发模式 | 自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次 | ||||
边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件),时间延迟(可选择4ns~10s时间), 总线 | |||||
| 触发延迟时间 | 4ns ~ 10s | ||||
| 耦合选项 | AC,DC,LF rej. ,HF rej. ,Noise rej. | ||||
| 灵敏度 | 1 div | ||||
| 外部触发 | 范围 | ±15V | |||
| 灵敏度 | DC ~ 100MHz 约100mV；100MHz~200MHz约150mV | ||||
| 输入阻抗 | 1MΩ±3%// 16pF | ||||
| 水平系统 | 范围 | 5ns/div ~ 100s/div (1-2-5步进) | |||
| 滚动模式: 100ms/div ~ 100s/div | |||||
| 前置触发 | 10 div | ||||
| 后置触发 | 2,000,000 div | ||||
| 度 | 在任何 ≥ 1 ms 的间格中为±50 ppm | ||||
| 采样系统 | 实时取样率 | 1GSa/s | |||
| 记录长度 | 每通道10Mpts | ||||
| 获取模式 | 一般, 平均, 峰值检测, 单次 | ||||
| 峰值侦测 | 2ns (典型值) | ||||
| 平均模式 | 可选则2至256次 | ||||
| X-Y 模式 | X 轴输入 | 通道 1;通道3* (*仅适用于4通道机种） | |||
| Y 轴输入 | 通道 2;通道4* (*仅适用于4通道机种） | ||||
| 相位移 | 100kHz 时±3° | ||||
| 光标& 量测系统 | 游标 | 可量测 幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%) | |||
| 自动量测 |
36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,
| ||||
| 自动计数 | 6 位计数器,范围由2Hz至额定带宽 | ||||
| 控制面板 功能 | 自动设定 | 单一按键自动设定所有信道的垂直、水平及触发系统 | |||
| 储存设定 | 20组 | ||||
| 储存波形 | 24组 | ||||
| 显示系统 | 显示器 | 7" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA) | |||
| 插补点方式 | Sin(x)/x | ||||
| 波形显示方式 | 点, 向量, 可调余晖 (16ms~4s), 无限余晖 | ||||
| 波形更新率 | 快每秒 50,000次波形更新 | ||||
| 显示模式 | YT ; XY | ||||
| 显示网格线 | 8 x 10 格 | ||||
| 接口 | USB Port | USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1 | |||
| 以太网络 | RJ-45 接口, 10/100Mbps with HP Auto-MDIX（仅适用于GDS-1074B,GDS-1104B) | ||||
| Go-NoGo BNC | 5V /10mA TTL 开集极输出 | ||||
| 安全锁孔 | 机器背面提供标准Kensington安全插槽 | ||||
| 电源&其他 | 线性电压范围 | 交流 100V~240V ,50Hz~63Hz 自动选取,消耗功率：30W | |||
| 多国语言 | 提供 | ||||
| 联机帮助 | 提供 | ||||
| 操作环境 | 温度：0℃~50℃；相对湿度：≤80%（0℃~40℃);≤45%(41℃~50℃） | ||||
| 尺寸及重量 | 380(W) X 208(H) X127.3(D) mm, 约2.8kg | ||||
所有规格保证要求GDS-1000B系列示波器开机30分钟后，环境温度+20℃~+30℃。 | |||||
固纬GDS-1104B示波器产品配件
配件 | ||||||||
GTP-100A 100MHz 被动探棒. 适用于GDS-1104B, GDS-1102B | ||||||||
GTP-070A 70MHz 被动探棒. 适用于GDS-1074B, GDS-1072B | ||||||||
选用配件 | ||||||||
DS1B-BUS 串行总线解码功能 | ||||||||
DS1B-SRH 波形搜索功能 | ||||||||
DS1B-SGM 分段记忆体功能 | ||||||||
GDB-03 展示板 | ||||||||
GTL-110 测试头, BNC 对 BNC 接头 | ||||||||
GTL-242 USB缆线, USB2.0 A转B缆线 4P
固纬GDS-1104B示波器产品订购信息
|
