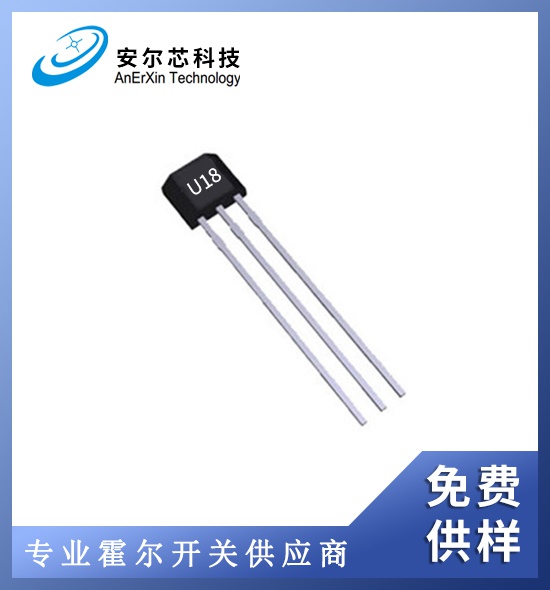

双极锁存插件霍尔开关U18

双极锁存插件霍尔开关U18适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，它由反向电压保护器，调整器，霍尔电压发生器、信号放大器，史密特触发器和集电及开路的输出级组成。
产品特点：可靠性高、一致性好、抗环境应力、可和各种逻辑电路直接接口
可实现功能：无触点开关、位置检测、速度检测、换向控制、流量检测
典型应用领域：直流无刷电机/风机/泵、电动自行车、家用电器、玩具、电动工具
根限参数（TA＝25℃） 电源电压 Vcc：4.5-24V 工作温度范围：-40--85℃ ，输出负载电流IO：25mA 。贮存温度范围：-55--150℃
电特性：（TA＝25℃）
参数，符号，测试条件，量值，单位，
最小，典型，最大
电源电压 VCC 4.5-24 V
输出低电平电压 VOL Vcc＝4.5V RL＝960ΩB≥BOP-200 400 mV
输出漏电流 IOH Vo＝Vccmax，B≤BRP-1.0 10μA
电源电流 ICC VCC＝VCCMAX 输出端开路-6-mA
输出上升时间 tr Vcc＝12V，RL＝820Ω，CL＝20pF-0.3 1.5μS
输出下降时间 TF-0.3 1.5μS
