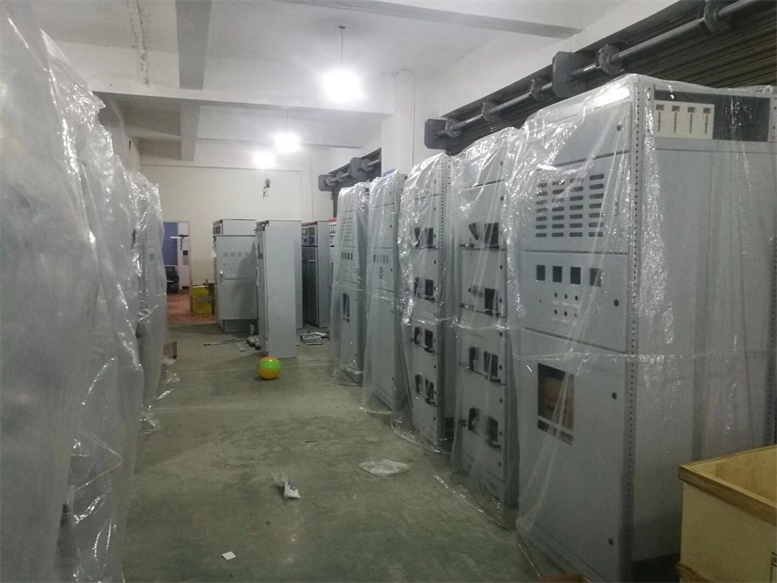

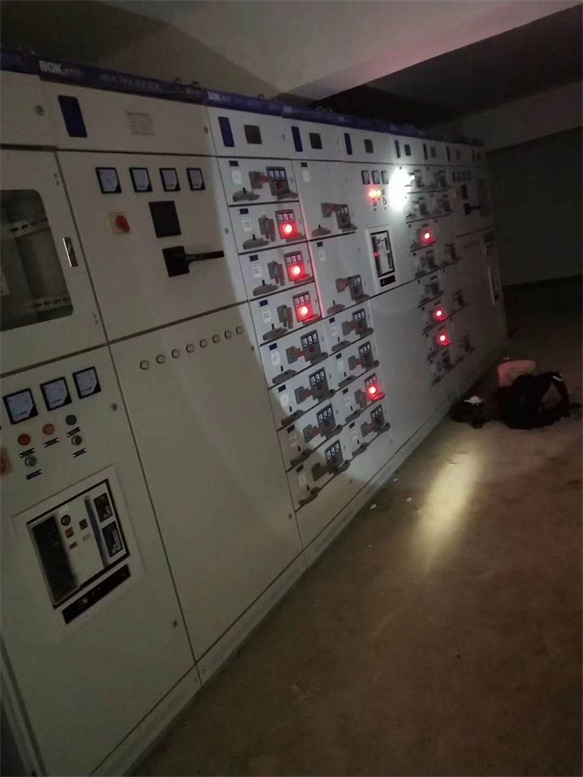

1 概述

GCK－□系列组合式低压抽出式开关柜（以下简称开关柜）。适用于交流50~60HZ，额定工作电压交流380V、额定绝缘电压660V，1600KVA及以下配电变压器的电力系统作为配电，动力、照明、无功补偿、电动机控制中心，并在标准柜中设计了固定方案与抽出方案混合型系统，来满足广大用户的不同使用需求。

使用条件

2.1;周围空气温度不高于＋40℃，且24h内平均温度不高于＋35℃，不低于－5℃；

2.2;空气清洁，相对湿度在高温度＋40℃时不超过50％，在较低温度时允许有较高的相对湿度，如＋20℃时为90％；

2.3;没有火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈震动的场所；

2.4 海拔高度不超过2000m；

2.5;开关柜适用于以下温度运输和储存，－25℃~＋55℃，在短时间内（不超过24h）不超过＋70℃；

2.6;若上使用条件不能满足时，由用户和制造厂协商解决。

3.性能参数

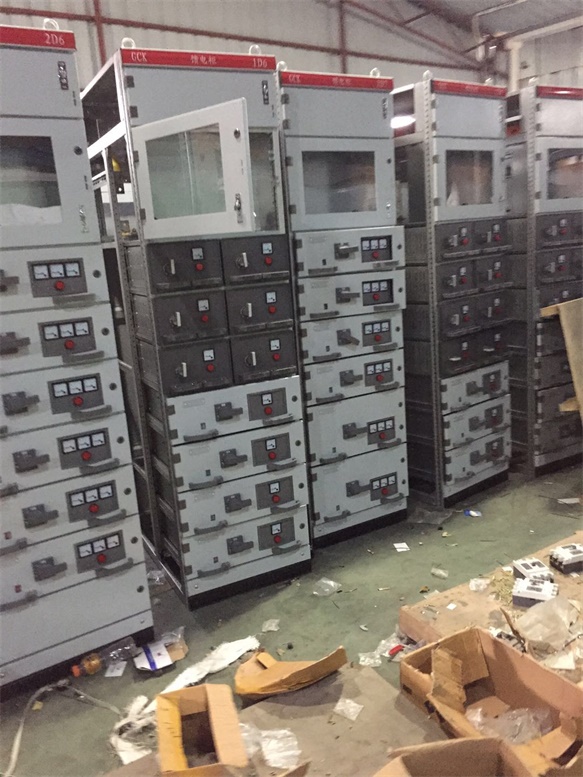

GCK柜体基本结构由KS型材也可采用KB型材组装而成，各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室，各室的作用相对独立。垂直通道及一二次接插件均改为GCK柜的形式，水平母线放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现安全可靠，安装、检测、维修便捷并降低生产成本.

 4.开关柜特点

4.1 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

4.2 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。

4.3

母线平置式排列使开关柜的动、热稳定性好，能承受80/176kA短路电流的冲击。

4.4  MCC柜单柜的回路数最多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群的需要。

4.5 开关柜与外部电缆的连接在电缆室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。

4.6  同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。

4.7  抽屉单元有足够数量的二次接插件（1单元及以上为32对，1/2单元为20对。）可满足计算机接口和自控回路对接点数量的要求。

4.8 相同尺寸的抽屉应能方便的互换，无卡阻和碰撞现象。

●  抽屉与柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先  接触，拉出时接地触头比主触头后断开。

4.9 仪表的刻度整定、互感器的变比及极性应正确无误。

4,10 熔断器的熔芯规格应符合工程设计的要求。

4.11保护的额定值及整定应正确，动作可靠。

4.12 用1000兆欧表测量绝缘电阻值不得低于1MΩ。

4.13 各母线的连接应良好，绝缘支撑件、安装件及其他附件安装应牢固、可靠。

 5 使用注意事项

5.1 开关柜为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是经考核合格的专业人员方可进入或开启进行操作、检查和维修。

5.2 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。
