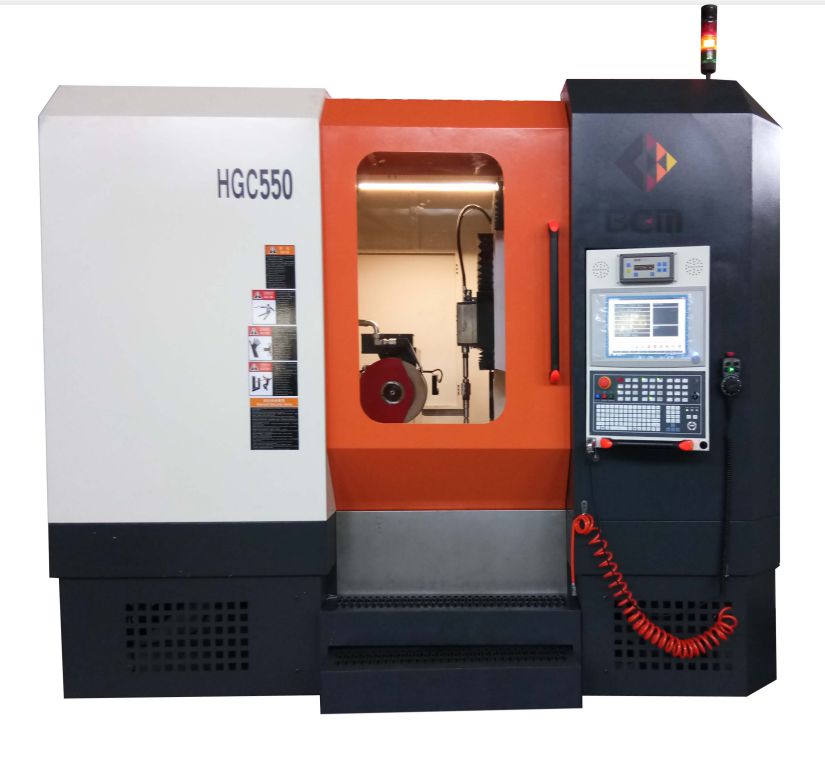

西安贝吉姆HGC550数控蜗杆砂轮磨齿机

加工参数

砂轮修行转速:

40～200rpm

加工直齿外径mm

Φ20～Φ550

工件转速（C轴）

≤310rpm（与B轴同步）

工件模数mm

1～8

X砂轮径向进给 mm

410（480）

工件齿数

8～510

Y工件切向移动 mm

140

压力角

14.5°～30°

Z工件垂直移动 mm

270

最大齿宽mm

   200(260)

V砂轮修整滚轮的横向进给

165mm

最大螺旋角

±45°

W上顶尖上下移动

300mm

工件重量（含工装）

150Kg

机床参数

其他参数

主轴中心与工件中心距

160～640mm

工件主轴内孔锥度

莫氏No.4

上下尖顶距

280～480(580)mm

上顶尖内孔锥度

莫氏No.4/5

砂轮规格

Φ350(400)×φ160×104

电机总功率

60kw

砂轮过心直径

Φ320

蘑菇头直径

Φ50/63

砂轮齿根圆直径

Φ240

主机重量（T）

14

砂轮线速度

30- 63m/s

外形尺寸（LxWxH）

3050x2215x2677
