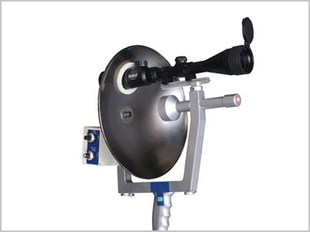

绝缘子测试仪、绝缘子检测仪、绝缘子故障带电检测仪、超声波绝缘子故障测试仪

产品别称：绝缘子测试仪、绝缘子检测仪、绝缘子故障带电检测仪、超声波绝缘子故障测试仪、劣化绝缘子检测仪、绝缘子放电故障智能巡检仪、绝缘子带电测试仪、绝缘子故障测试仪、绝缘子故障远距离激光定位侦测仪、绝缘子红外线检测仪

适用范围： 380V~1000KV线路绝缘子故障巡检；变电站内绝缘子及开关柜、接头等侦测，局部放电侦测、电晕侦测、避雷器侦测等

 技术指标
使用范围：380V~500KV
1．主机
（1）中心频率：40KHz±1Hz
（2）有效距离：2KV以下      距离0.5~15M
                                 2~10KV      距离5~40M
                                10~220KV   距离5~50M
                                220~500KV 距离10~60M
                               500KV以上  距离20~80M
（3）工作电压：DC6.5V~DC8.4V
（4）电池：高容量无记忆锂离子电池
（5）体积：445×410×320（mm）
2．激光器
   输出波长：650nm
   光束发散度：0.4mard
   出瞳功率：≥70mw
   外形尺寸：Φ16×60mm
   最小光斑：Φ0.3mm
   光学系统：优质非球面塑胶透镜
   发 散 角：0.3 mrad（40m以内）
   工作温度：-10℃～50℃
   激光级别：IIIb
3．单筒瞄准镜
   倍率：3-9倍
   物镜直径：Φ50mm
   长度：315mm
   出瞳直径: 5.56-16.67mm
   管径: 25.4mm
   出瞳距离: 75-85mm
   视场（@100码）: 2.60-6.60
4．高频传感器
   中心频率fo：40KHz±1Hz
   自由电容Co：2500±20%PF
   灵敏度：-127dB
   驱动电压：20 Vms
   余振时间1.5msec.  Max.
   水平探测角度（6dB)120±10°
   垂直探测角度（6dB）60±10°
   反射灵敏度：1.0mVp-p Min.
   额定阻抗：1000MΩ
   使用温度：-30℃～+85℃
5 .  集波器
   口径：Φ320mm
   形状：抛物面
   材料：铬合金
6．液晶显示屏
   工作电压（VDD:+3.0--+5.5V）
   显示分辨率:128×64点
   内置汉字字库：提供8192个16×16点阵汉字
   时钟频率：2M Hz
   显示方式：STN、半透、正显
   视角方向：6点
   背光方式：侧部高亮白色LED，蓝色背光
   通讯方式：串行、并口可选
   工作温度:-20℃- +55℃
   存储温度:-20℃- +60℃
7．高精度耳机
      额定阻抗：125Ω
      频率范围：100Hz-10KHz
     灵敏度：（1W/1m）120dB
8．电源适配器
       输入电压：AC220V±10%
       输入频率：50Hz/60Hz
      输出直流电压：DC  12V
      电流：1.25A
9．温湿度传感器
      测量范围： 0～***RH   -40℃～123.8℃
      测量精度：±4.5%RH  ±0.5℃   25℃时
10、USB存储器：2GB
11．外观及重量
       设备外观：445*410*320mm
       包装尺寸：595*500*200 mm
       主侦测器重量：1.22kg
       主机：0.71kg
       全套重量：9.21kg
