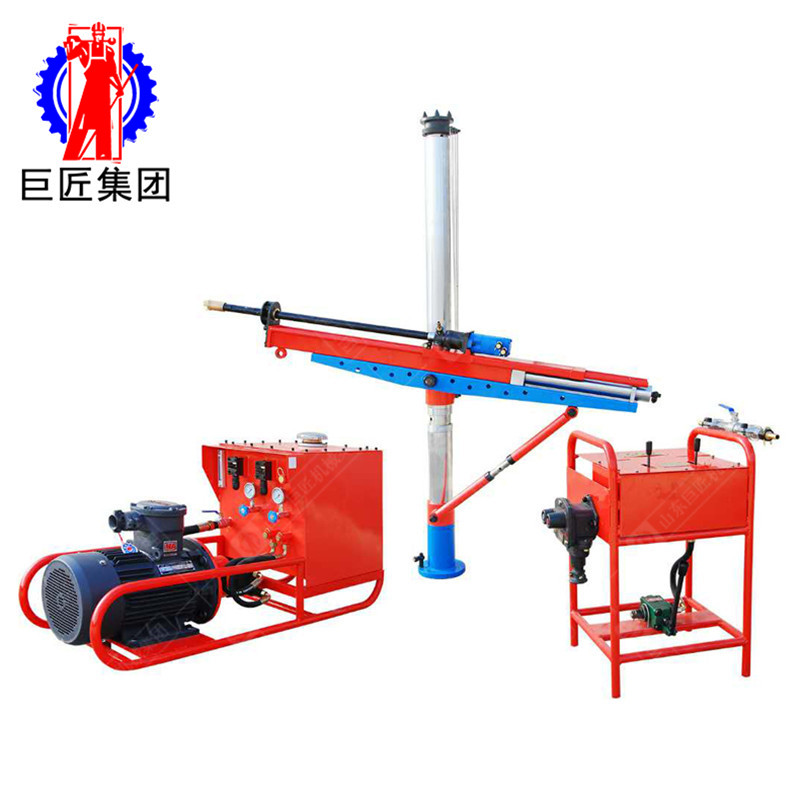

ZYJ-380/210架柱式液压回转钻机

一、ZYJ-380/210架柱式液压回转钻机简介

ZYJ-380/210液压架柱式回转钻机适用于复杂条件及岩层巷道下的放顶钻孔、探水探瓦斯孔、放水孔、电缆孔、瓦斯排放孔、地质资料孔等范围，回转装置连接的滑架可在托架上移动，油缸推进行程分为：1300mm、1800mm，适用性广。

  ZYJ-380/210架柱式液压回转钻机是架柱式外挎导轨回转型钻机，具有结构合理、技术精密、工艺适应性强、操作安全可行、解体性好、搬运维修方便、可与多种钻具配套使用等特点。

二、ZYJ-380/210架柱式液压回转钻机参数

部件

基本性能参数

单 位

参数值

主

机

工作压力

MPa

14

额定转矩

N.m

380

额定转速

r/min

210

额定流量

L/min

50

推进力

kN

20

返回速度

mm/min

5000

推进行程

mm

1100

导轨长度

mm

1900

钻机工作高度

mm

750~2480

机重

kg

185

空载推进速度

mm/min

5000

冲洗水压力

MPa

0.3-1.0

钻孔直径

mm

65~113

钻孔速度

mm/min

200

噪

声

声压级

dB（A）

92

声功率级

dB（A）

108

泵

站

额定压力

MPa

16

电机额定转速

r/min

1460

额定流量

L/min

55

防爆电动机

—

YBK2-160L-4

电机功率

kW

15

电机电压

V

380/660

额定电流

A

30.1/17.4

油箱有效容积

L

120

外形尺寸（长×宽×高）

mm

1800×550×800

重量

kg

320

操

作

台

重量

kg

27

外形尺寸（长×宽×高）

mm

390×390×730

山东巨匠机械集团供应架柱式液压回转钻机，主要型号有ZYJ-270/180、ZYJ-280/150、ZYJ-380/210、ZYJ-420/200、ZYJ-500/180、ZYJ-800/200等。
