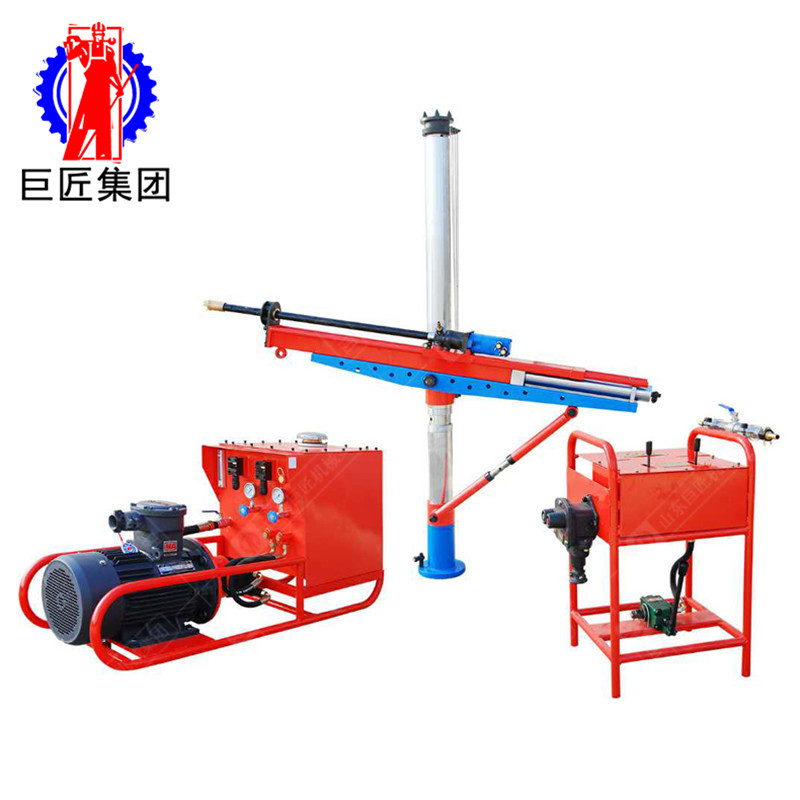

ZYJ-500/180架柱式液压回转钻机

一、ZYJ-500/180架柱式液压回转钻机简介

ZYJ-500/180架柱式液压回转钻机是新型架柱式外挎轨道，全液压油缸推进、液压摆线马达旋转的新型结构钻机，具有结构合理，技术精密，工艺适应性强，操作安全方便，解体性好，搬运便捷，是我国目前煤矿井下钻探作业的一种新型设备之一。

ZYJ-500/180架柱式液压回转钻机扭矩及给进能力大，调整范围广。适用于煤矿井下大直径瓦斯抽放、探水钻孔或地表工程隧道中的大直径近水平钻孔或垂直地表面工程钻孔。可钻全煤层近水平定向孔，孔深达100-300米，时效20米/时，开孔直径ф115mm，终孔直径ф42mm。

二、ZYJ-500/180架柱式液压回转钻机参数

部件

项 目

单 位

参数值

主

机

额定压力

MPa

18

额定转矩

N.m

500

额定转速

r/min

180

推进力

KN

18/20

推进行程

mm/min

1100

适应工作高度

mm

1600-3000

钻孔直径

mm

65-113

钻孔速度

mm/min

＞150

主机重量

kg

210

泵

站

额定压力

MPa

20

电机额定转速

r/min

1460

额定流量

L/min

56

电机功率

KW

11

电机电压

V

380/660

额定电流

A

26.6/13.1

油箱有效容积

L

90

泵站尺寸（长 × 宽 × 高）

mm

1800 × 600 × 750

泵站重量

kg

300

山东巨匠机械集团供应架柱式液压回转钻机，主要型号有ZYJ-270/180、ZYJ-280/150、ZYJ-380/210、ZYJ-420/200、ZYJ-500/180、ZYJ-800/200等。
