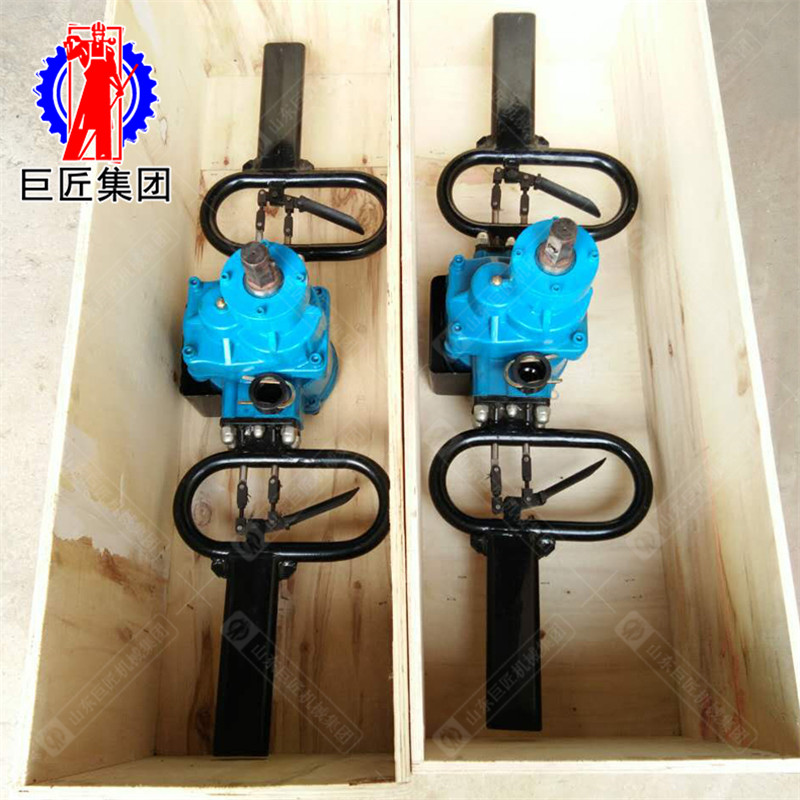

ZQSJ-90/2.4架柱支撑气动手持式钻机

一、 适用范围

ZQSJ-90/2.4架柱支撑气动手持式钻机适用于煤巷、半煤巷进行排水、排瓦斯等作业时使用。本机具有正反转功能，可以方便的推出钻杆钻头。本机为便携式，具有重量轻、移动方便、使用可靠、操作简单、维护方便、钻进效率高的特点。本产品还可以代替电动防突钻机、帮机、和探水探瓦斯钻机。

二、钻机特点

1、消音结构，使操作者在低噪音的环境下作业。

2、特殊的材料和制造工艺确保无故障工作时间在6个月以上。

3、配套齐全的各种钻具供用户选择，以满足不同的作业要求，钻具更换方便快捷。

4、架座与钻机配合，支撑钻机重量，随钻的反扭矩，减轻了工人的劳动强度。

5、结构简单、重量轻、移动方便。

6、架座的固定、夹紧可靠、结构简单、操作方便。

7、架座和气动钻机两者拆装方便，便于长途运输及远距离搬运。

三、性能参数

ZQSJ-90/2.4架柱支撑气动手持式钻机

序号

基本性能参数

单位

ZQSJ-90/2.4

1

工作气压

Mpa

0.50

2

额定转矩

N.m

90

3

导轨长度

mm

1900

4

额定转速

r/min

260

5

输出功率

kw

≤2.4

6

负荷转矩

N.m

≤120

7

动力启动转矩

N.m

130

8

动力失速转矩

N.m

140

9

负荷耗气量

m³/min

4.0

10

空载转速

r/min

650

11

1/2空载转速

r/min

325

12

1/2空载转速时的转矩

N.m

70

13

噪声（声压级）

dB（A）

≤110

14

机重

Kg

19.6

15

钻尾尺寸

mm

13× 13（方）

18× 18（方）

山东巨匠机械集团供应架柱支撑气动手持式钻机（防突钻机），主要型号有ZQSJ-65/2.5、ZQSJ-80/2.8、ZQSJ-90/2.4、ZQSJ-140/4.1等。
