供应10kv干式变压器 SCB10-200kva干式变压器

供应10kv干式变压器 SCB10-200kva干式变压器

产品描述

产品名称：环氧树脂浇注三相干式变压器

产品型号：SCB10-160/10±2*2.5%-0.4

额定容量：160KVA

额定频率：50Hz

调压方式：无励磁调压

调压位置：高压侧

调压范围：10KV±2*2.5%

       SCB10-160kva型环氧树脂浇注三相干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

SCB10系列干式变压器型号规格

10/0.4KV级干式变压器：

SCB10-30/10-0.4 SCB10-50/10-0.4 SCB10-63/10-0.4 SCB10-80/10-0.4 SCB10-100/10-0.4

SCB10-125/10-0.4 SCB10-160/10-0.4 SCB10-200/10-0.4 SCB10-250/10-0.4 SCB10-315/10-0.4

SCB10-400/10-0.4 SCB10-500/10-0.4 SCB10-630/10-0.4 SCB10-800/10-0.4 SCB10-1000/10-0.4

SCB10-1250/10-0.4 SCB10-1600/10-0.4 SCB10-2000/10-0.4 SCB10-2500/10-0.4 SCB10-3150/10-0.4

SCB10-4000/10-0.4 SCB10-5000/10-0.4 SCB10-6300/10-0.4 SCB10-8000/10-0.4 SCB10-10000/10-0.4

35/0.4KV级干式变压器：

SCB10-30/35-0.4 SCB10-50/35-0.4 SCB10-63/35-0.4 SCB10-80/35-0.4 SCB10-100/35-0.4

SCB10-125/35-0.4 SCB10-160/35-0.4 SCB10-200/35-0.4 SCB10-250/35-0.4 SCB10-315/35-0.4

SCB10-400/35-0.4 SCB10-500/35-0.4 SCB10-630/35-0.4 SCB10-800/35-0.4 SCB10-1000/35-0.4

SCB10-1250/35-0.4 SCB10-1600/35-0.4 SCB10-2000/35-0.4 SCB10-2500/35-0.4 SCB10-3150/35-0.4

SCB10-4000/35-0.4 SCB10-5000/35-0.4 SCB10-6300/35-0.4 SCB10-8000/35-0.4 SCB10-10000/35-0.4

35/10KV级干式变压器：

SCB10-30/35-10 SCB10-50/35-10 SCB10-63/35-10 SCB10-80/35-10 SCB10-100/35-10

SCB10-125/35-10 SCB10-160/35-10 SCB10-200/35-10 SCB10-250/35-10 SCB10-315/35-10

SCB10-400/35-10 SCB10-500/35-10 SCB10-630/35-10 SCB10-800/35-10 SCB10-1000/35-10

SCB10-1250/35-10 SCB10-1600/35-10 SCB10-2000/35-10 SCB10-2500/35-10 SCB10-3150/35-10

SCB10-4000/35-10 SCB10-5000/35-10 SCB10-6300/35-10 SCB10-8000/35-10 SCB10-10000/35-10

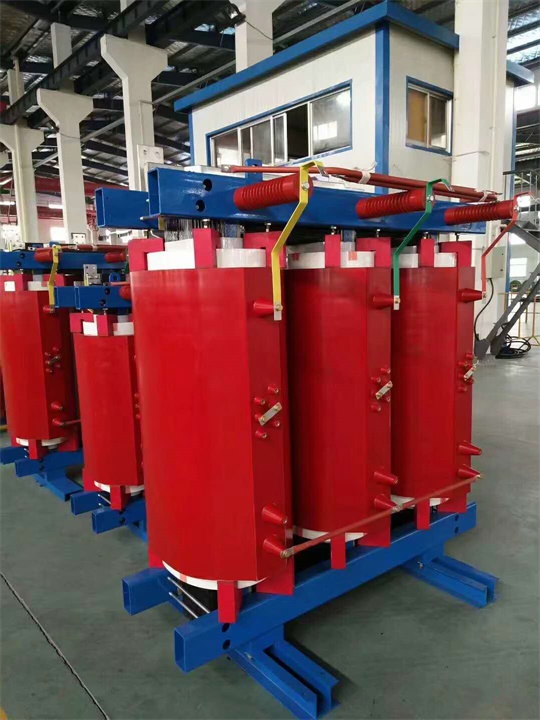

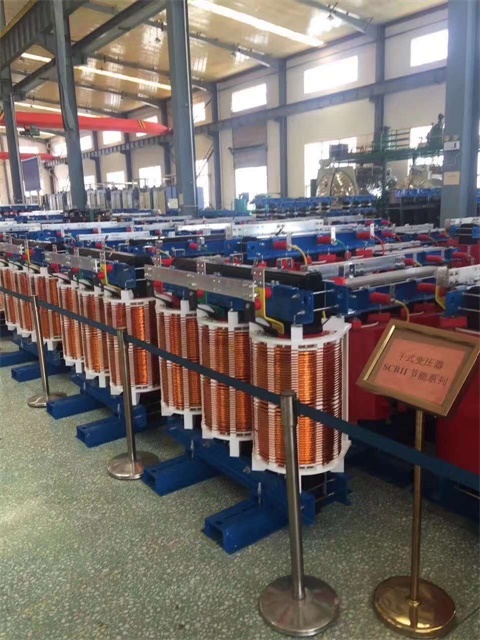

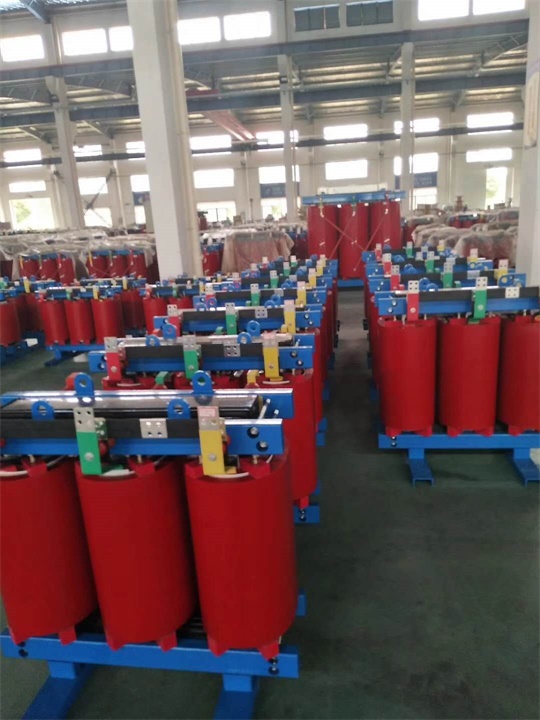

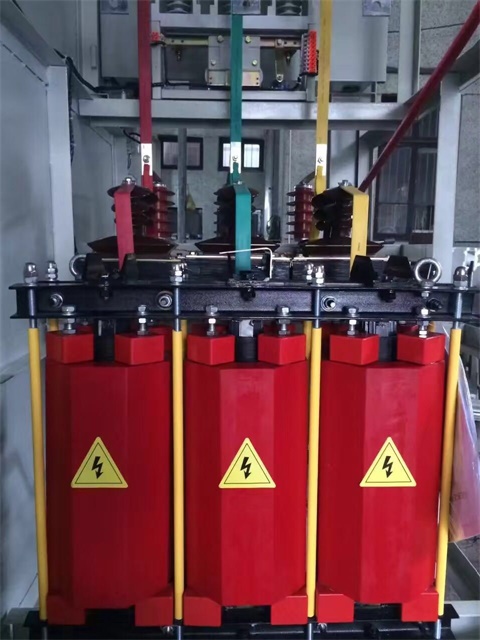

SCB10-160KVA干式变压器产品实拍

SCB10-160KVA干式变压器产品特色

产品特点：

        1、线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱 气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。

        2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美 观整齐。

        3、铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝 缘涂层覆盖，耐潮湿，防锈，降噪。

        4、铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪 音。

        5、变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配 备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。

        6、配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕 组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器 运行的安全性。

产品结构：

        1、铁芯：铁芯选用进口优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带 绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一 步提高。

        2、温控系统和风冷系统：采用横流顶吹式冷却风机，该冷却风机具有噪声小，风 压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

        3、保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20 、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计 特殊出线方式。

SCB10-160KVA干式变压器执行标准

      1、 GB1094.11-2007 干式电力变压器

2、GB/T10228-2008 干式电力变压器技术参数和要求

3、GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

4、JB/T10008-2004 6~500KV级变压器声级

       5、JB/T56009-1998 干式电力变压器产品质量分等
