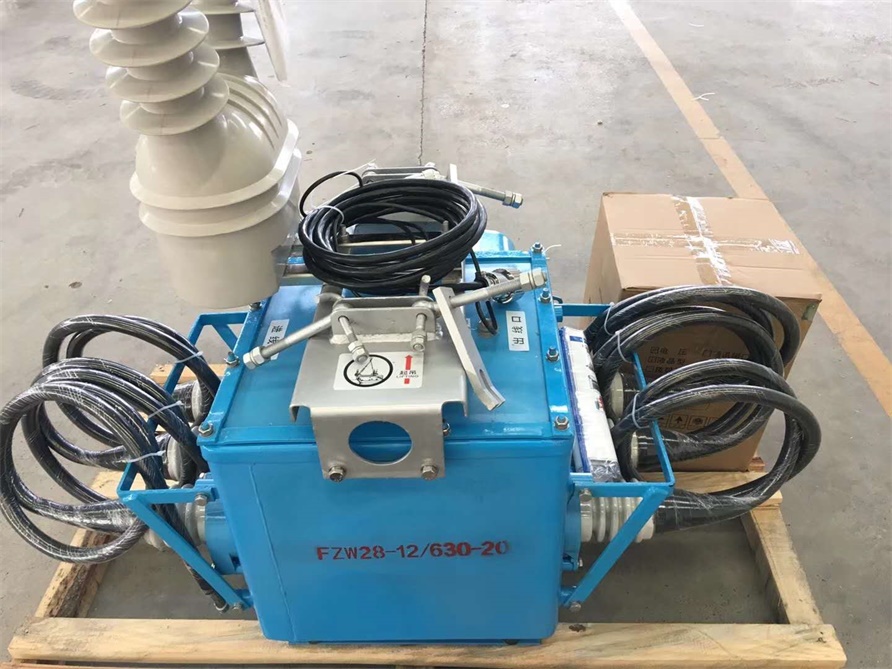

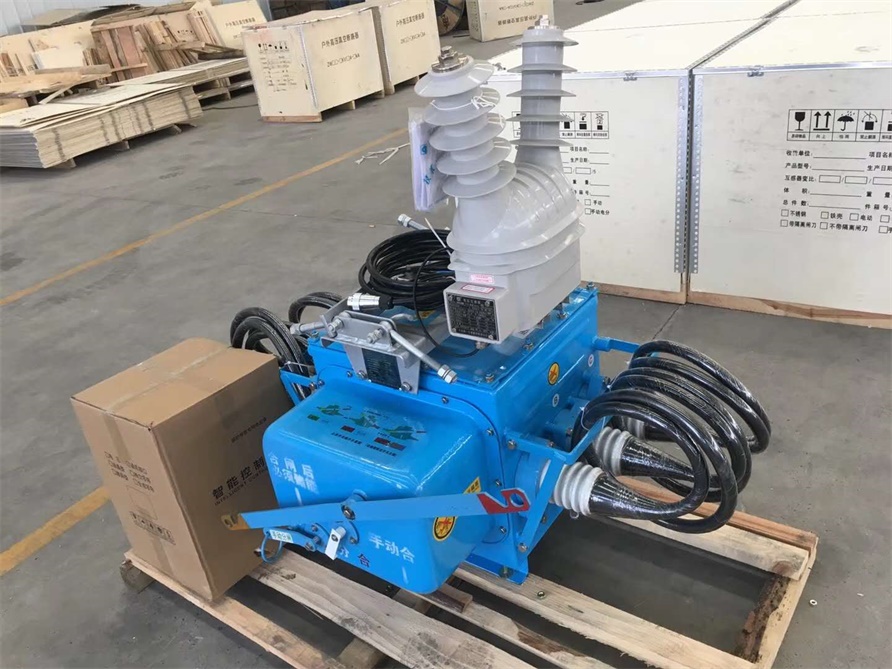

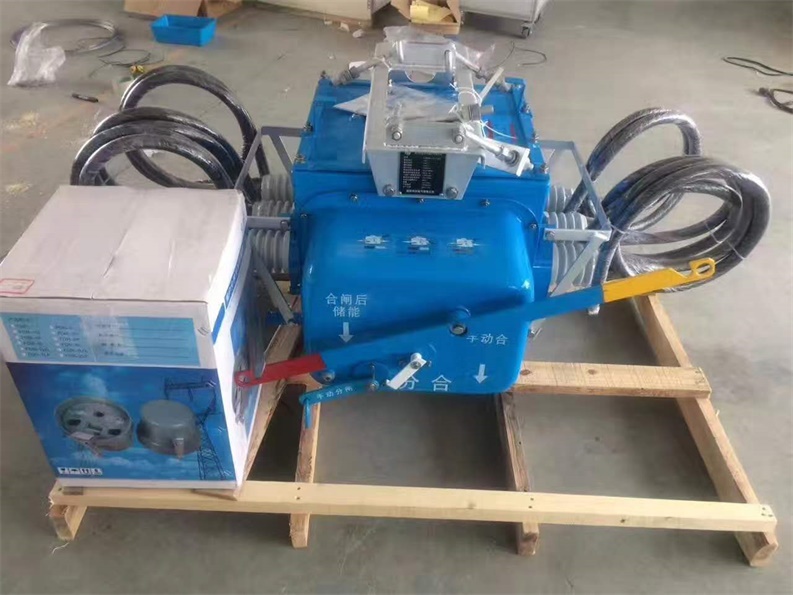

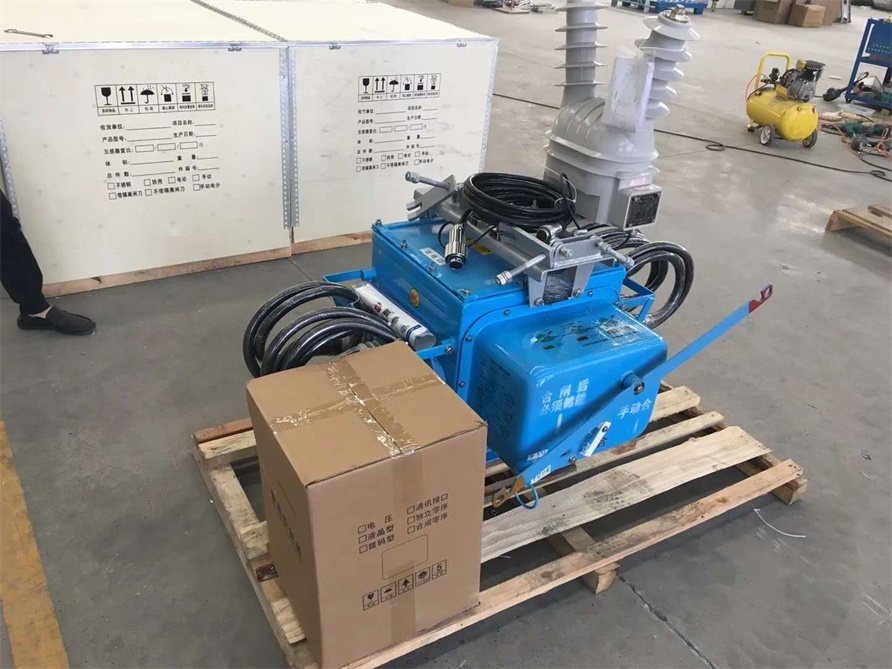

现货 FZW28-12/630-20高压真空负荷开关

现货 FZW28-12/630-20高压真空负荷开关

订购咨询；13201415043   匡先生

一、介绍:

适应于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。

适用于变电站、工矿企业及城、农网作保护和控制和城、农网自动化配电网络以及频繁操作的场所。

用于架空线路配电系统用的操作控制开关，有多种型式，VSP5-12型柱上真空负荷开关具有无油、机构简单、性能可靠无需维护等突出优点，至今已被广泛使用。 该产品与FDR型故障检测器或RTU遥控终端装置等设备相结合，构成结构十分简单的配电自动化系统，它可以实现架空线路故障的自动定位和故障段的自动隔离。 为了更新我国现有的配电开关设备，使之实现无油化和自动化为特征的配电设备改造的需要。

二、概述

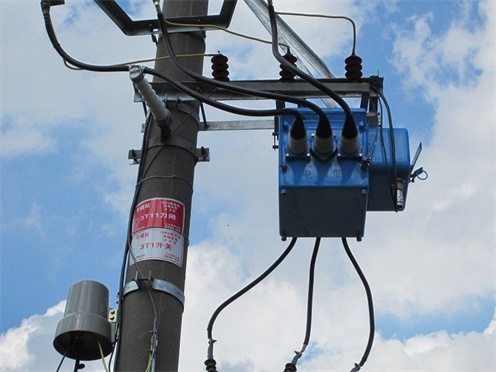

FZW28(A)-12F型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质 本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。 本说明描述了柱上真空负荷开关的结构、功能和组装方法。 FZW28（A）-12F型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短路故障快速定位故障点自动切除单相接地故障。

三、使用环境

1）  周围空气温度上限不超过40℃，不限不超过-45℃；

2）  风速不大于35m/s；

3）  海拔不高于1000m，地震烈度不超过8度；

4）  环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；

5）  覆冰厚度不超过10mm；

6）  安装场所应为无易燃、化学腐蚀及经常性剧烈振动的场所；

7）  中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
