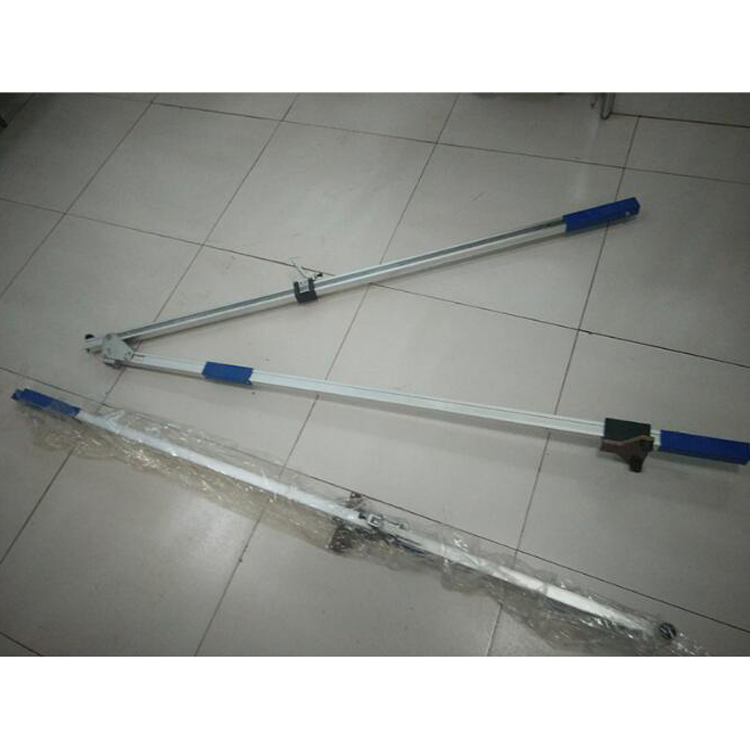

厂家直供铁路专用站台限界测量尺 铝合金站台高度测量尺

水平测量为范围（钢轨中心与站台上平面之间的距离）：1500mm-----2000mm

精度：±1mm

高度测量范围（钢轨轨顶至站台上平面之间的距离）：

200mm------1300mm

精度：±1mm

使用方法：

1、打开竖尺（14）使竖尺处于垂直状态，拧紧紧定螺钉（12）。

2、将绝缘板（32）放置于钢轨轨顶。并使两测头与钢轨内侧紧密贴合。

3、打开竖尺支撑杆（1）使磁铁（4）与调整螺钉（2）吸合。

4、松开游框紧定螺钉（15），拉动横尺使站台支撑座（7）的左侧边与站台边缘贴平。

5、使站台支撑杆（1）与站台上平面贴合，滑动竖尺游框至水平泡居中。拧紧游框紧定螺钉（15）。

6、放大镜（28）上红色刻线所对准刻度值即为轨距中心至站台边缘的距离读数；竖尺游标‘0’所对准刻度值即为钢轨轨顶至站台上平面距离读数。

7、测量结束后，把站台支撑杆（1）折合入支撑杆座（7），松开紧定螺钉（12）折合竖尺与磁铁（35）吸合。

注意事项：

1、使用中应尽量避免外力碰撞。

2、轻拿轻放，严禁摔掷。

3、使用前需经专业检定机构检定合格，使用中要坚持周期检定。
