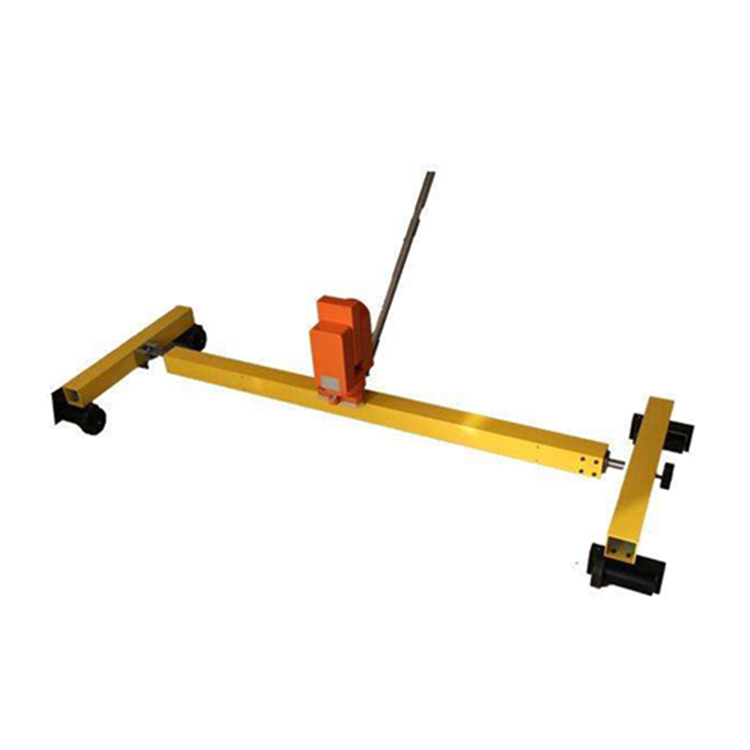

厂家质保 TJX-3型站台限界测量仪 限界测量仪器

TJX-3型铁道建筑（隧道、站台、信号机）限界测量仪是我司最新研制的铁道建筑（隧道、站台、信号机）限界测量仪器，该系统由激光测距、光栅测角和轨距、水平测量模块组成。集成了采用激光无合作目标测距技术、光栅测角技术的二维坐标测量系统和传感信息融合技术等。

主要技术指标

1、使用条件

   环境温度：-20～+50°C;

   相对湿度：≤90%RH;

   海拔：≤2500m。

2、测量技术指标

(1)水平（超高） ：-200mm～200mm，示值误差±0.5mm；

(2)轨距：1410mm～1470mm，示值误差±0.5mm；

(3)测点高度（垂直限界）：测量范围：0mm～7000mm，示值误差-2～0mm；

(4)测点限界（水平限界）：测量范围；-3000mm～3000mm，示值误差-2～0mm；

 3、电气参数

   仪器电源：充电电池供电，充电器电压交流180V～230V、50Hz；

工作电流：430mA；

工作时间：12小时以上；

   激光波长：650nm。

 4、机械参数

   重量：4.7 Kg；　

   尺寸（单位mm）：

 测量仪1620（长）×160（宽）×175（高） ；
