10KV高压户内真空断路器VS1-12简介

VS1-12/630-25户内高压真空断路器又叫ZN63-12/630-25户内高压真空断路器，系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。型号及其含义环境要求1、周围空气温度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m／s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、zui大日温差：不超过25度；

7、相对湿度：日平均不大于95％，月平均不大于90％；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。主要技术参数外形及安装尺寸性能及特点在正常使用条件下，符合断路器的技术参数范围内，就可保证安全、可靠地运行于相应电压等级的电网中。高寿命机械寿命30,000次，满容量短路电流开断次数50次，在工作电流范围内可进行频繁的操作或多次开断短路电流；

高可靠性 适用于各种特性的重合闸操作；

全工况 采用立式的绝缘筒防御各种特殊环境的影响；

免维护 采用固体绝缘结构——集成固封极柱；

功能齐全、多种用途 可以固定式安装，也可移开式使用，还可安装于框架上使用；

标准化设计 互换性好、通用性强，特别适用于KYN28(GZS1)使用。其他常用型号VS1-12/630-20、VS1-12/1000-20、VS1-12/1250-20

VS1-12/1000-25、VS1-12/1250-25

VS1-12/1250-31.5、VS1-12/1600-31.5、VS1-12/2000-31.5、VS1-12/2500-31.5

VS1-12/1250-40、VS1-12/1600-40、VS1-12/2000-40、VS1-12/3150-40

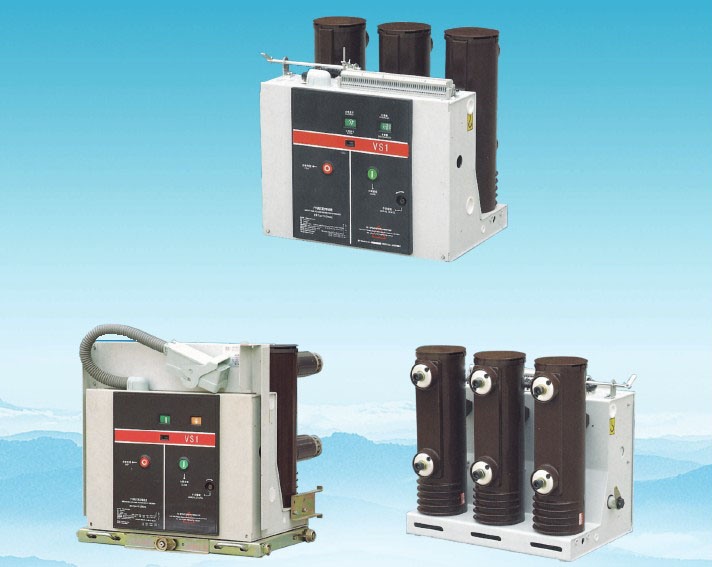

VS1-12/2000-50、VS1-12/2500-50、VS1-12/3150-50主体结构1. 普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内，使得真空灭弧室免受外界环境影响和机械的损害。断路器主体安装在做成托架状的断路器操动机构外壳的后部。视使用场所情况，可在绝缘筒上增装一个防尘盖(作为附加装置)，这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。

2. 极柱型 断路器极柱设计为圆柱形，安装在托架状的操作机构外壳的后部。断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。

产品名称：VS1-12/630-25真空断路器

型号：VS1-12-630-25

10KV高压户内真空断路器VS1-12

温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。

资料请联系10KV高压户内真空断路器VS1-12

订货方案：10KV高压户内真空断路器VS1-12

1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等

2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求

3、开关柜使用在特殊环境条件时，应在订货时详细说明

4、需要其它或超出附件、备件时应提出种类和数量
