名称：

   气动法兰式球阀

型号：

   Q641H

口径：

   DN25-DN500

压力：

   1.0-10Mpa

材质：

   WCB碳钢，CFB不锈钢， 铬钼钢

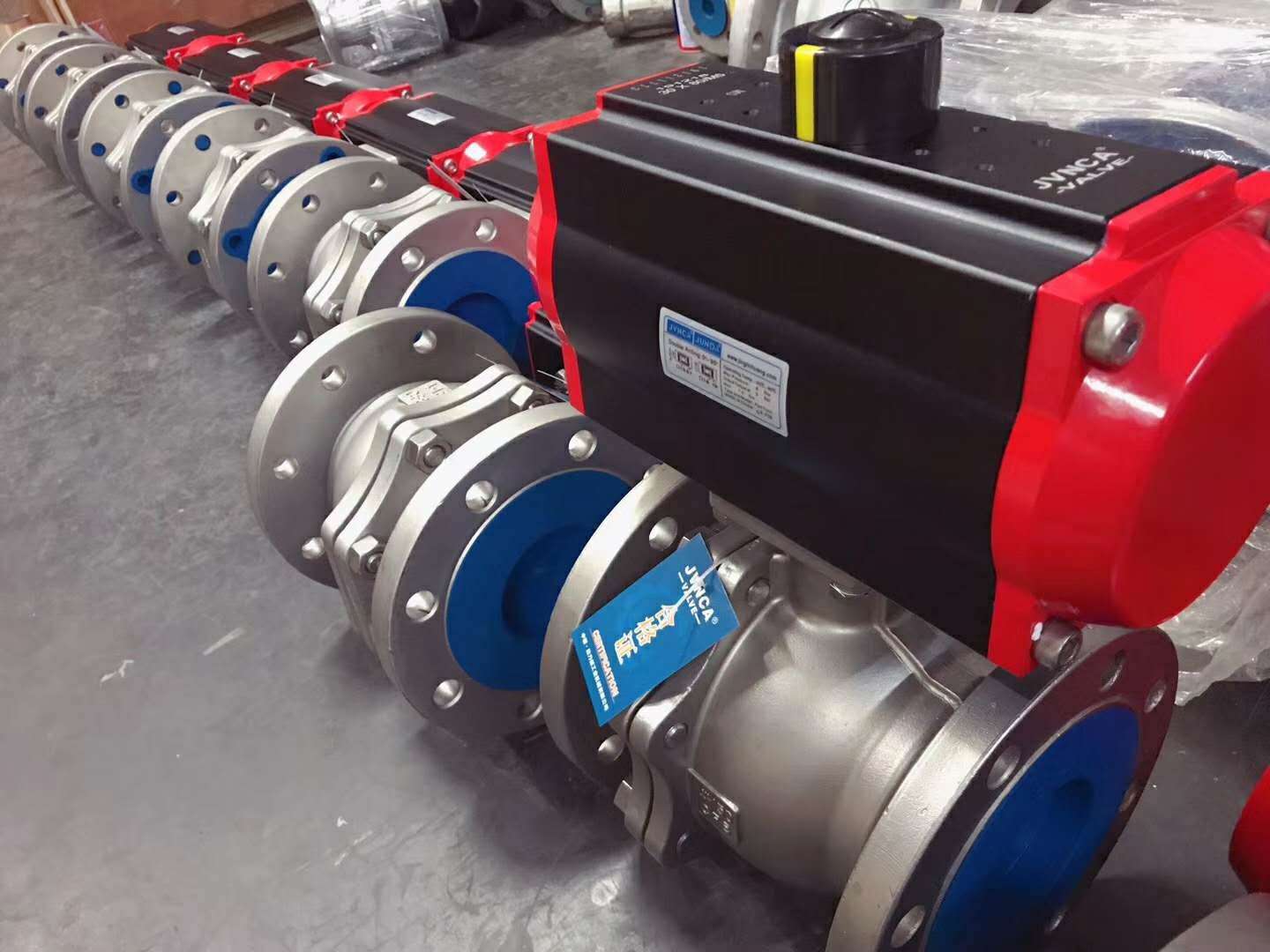

   气动法兰式球阀是由双（单）作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。

工作原理

  当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。

     □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

     □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。

     □定位器可调节阀门管道流量。

 气动执行器主要技术参数

   气动执行器型号QW系列、AT系列、AW系列气源压力0.4  ～  0.8 MPa最大回转角度90°～92°回信器AC220V   AC110V  DC24V控制信号电信号：0～0Ma   4 ～20Ma    气信号：0.02  ～0.1  MPa控制气源洁净、干燥压缩空气工作温度-20℃ ～  +90℃
