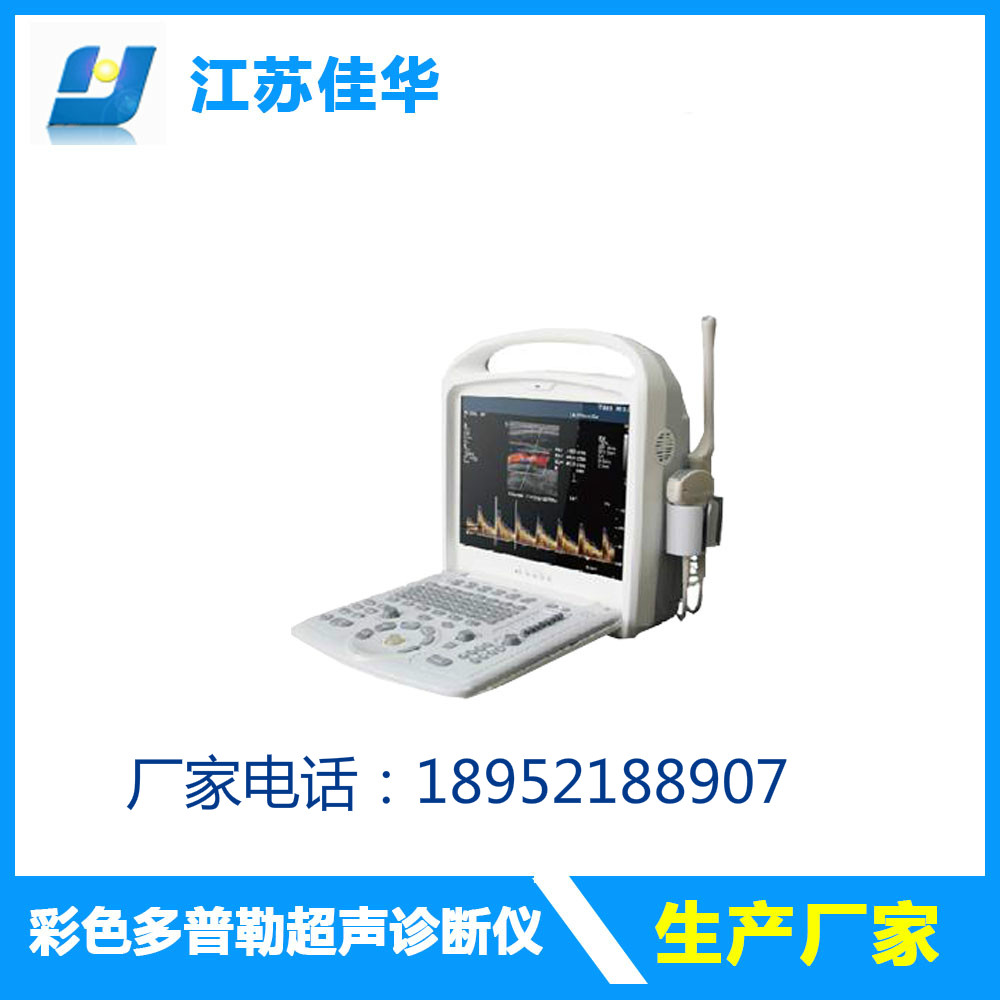

便携式彩超 JH-950 体检

一、系统概述

1.1 应用范围

全身应用型，包括腹部，产科，妇科，血管，小器官，心脏，泌尿，直肠，***，胎儿等部位的诊

断。

1.2 主机尺寸与重量

宽 400mm * 高 394mm * 厚 172mm

1.3 主机重量

裸机≤7.5kg

1.4 电源

220V（±10%）

50Hz/60Hz

最大功率 200VA

1.5 扫描方式

5 段变频

电子凸阵、电子线阵、相控阵2

1.6 操作和显示模式

B 模式、M 模式、B/M 模式、CFM、CDE、CCD、PW、双幅显示、4B、解剖 M 超

4D 实时三维成像（选配））

1.7 探头类型

标配：电子凸阵探头、电子线阵探头

选配：电子微凸探头、相控阵探头、三维容积探头、腔内探头

1.8 监视器

15 英寸逐行扫描高分辨率彩色医用显示器

二、 探头参数

2.1 电子凸阵探头 C3501 （标配）



标称频率：3.5MHz



5 段变频：2.0、3.0、3.5、4.5、6.0MHz；



阵元数：128



半径：50mm



扫描角度：70°，角度三级可调（35°~70°）



最大扫描深度：360mm



盲区：3mm

2.2 电子线阵 L7501（标配）



标称频率：7.5MHz



5 段变频：5.0、6.5、7.5、8.5、10.0MHz



阵元数：128



宽度：40mm



最大深度：80mm



盲区：3mm

2.3 高频电子线阵 L7501STA（选配）



标称频率：8.5MHz



频率范围：6.0、7.5 8.5、10、12.0MHz



阵元数：128



宽度：40mm



最大深度：80mm



盲区：3mm

2.4 宽视野电子线阵 L7501S（选配）



标称频率：7.5MHz



5 段变频：5.0、6.5、7.5、8.5、10.0MHz



阵元数：128



宽度：50mm3



最大深度：80mm



盲区：3mm

2.5 腔内探头 E6501（选配）



标称频率：6.5MHz



频率范围：4.0、5.0, 6.5、7.5、9.0MHz



阵元数：128



半径：10mm



扫描角度：187°，角度三级可调



最大深度：110mm



盲区：3mm

2.6 相控阵 P2501（选配）



标称频率：2.5MHz



频率范围：1.0、2、2.5、3.5、5.0MHz



阵元数：64



扫描角度：90°，角度三级可调（10°~90°）



最大深度：250mm



盲区：3mm

2.7 电子微凸（选配）



标称频率：3.5MHz



频率范围：2.0、3.0、3.5、4.5、6 MHz



阵元数：128



扫描角度：112°



最大深度：250mm



盲区：3mm

三、 扫描参数

3.1 数字扫描技术



实时 CDF/CDA



大孔径技术（WAT）



变频技术



高精度数字波束形成器



动态频率融合成像技术



连续动态聚焦



组织谐波成像技术



超宽频成像技术
