KYN61-40.5高压开关柜简述

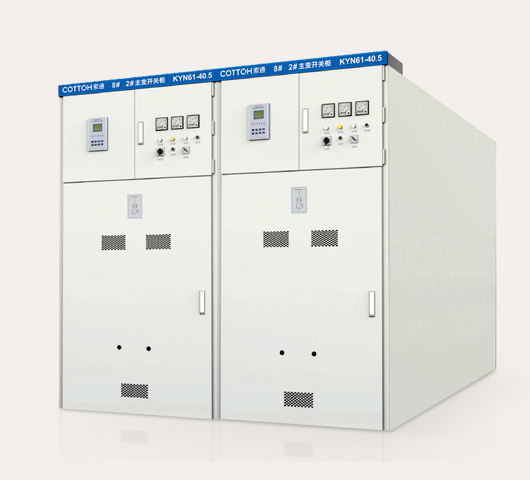

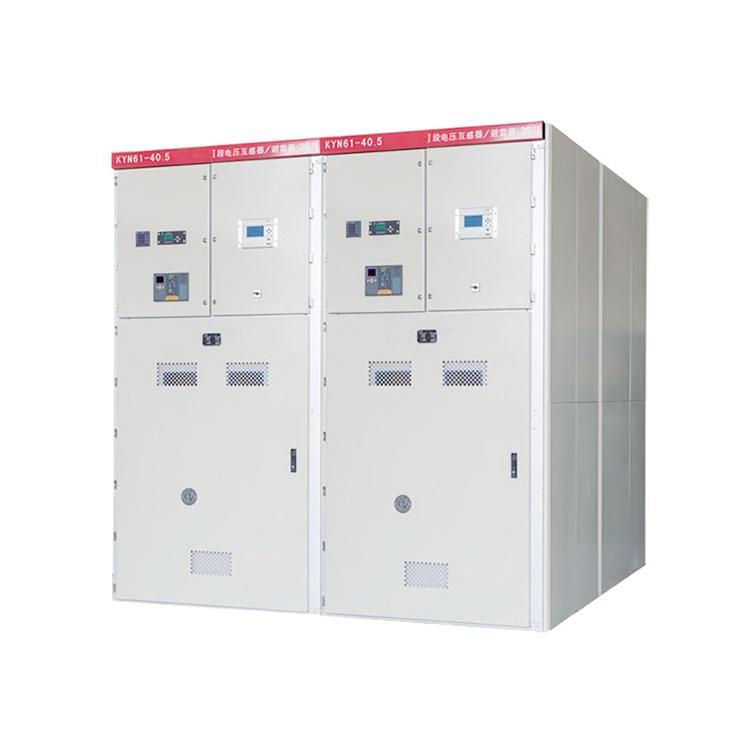

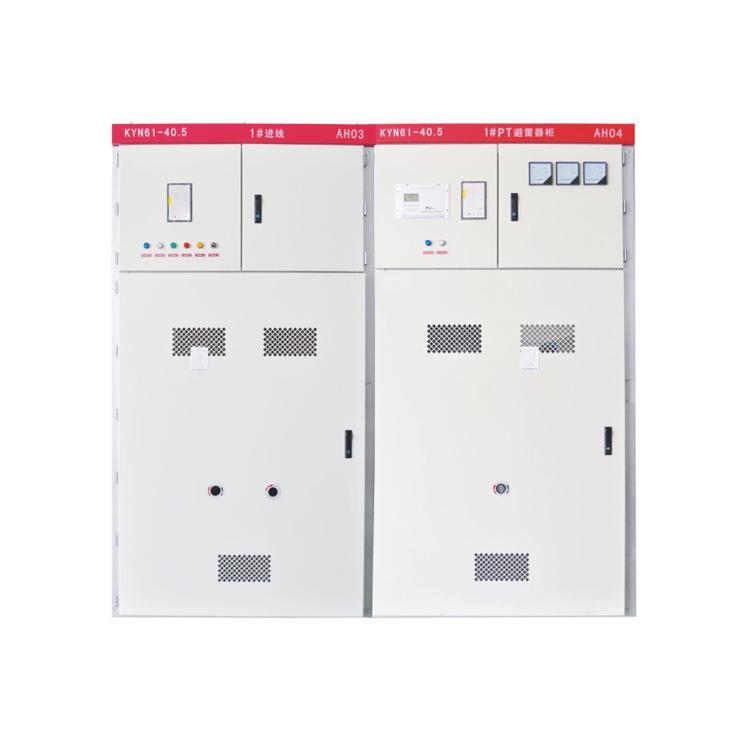

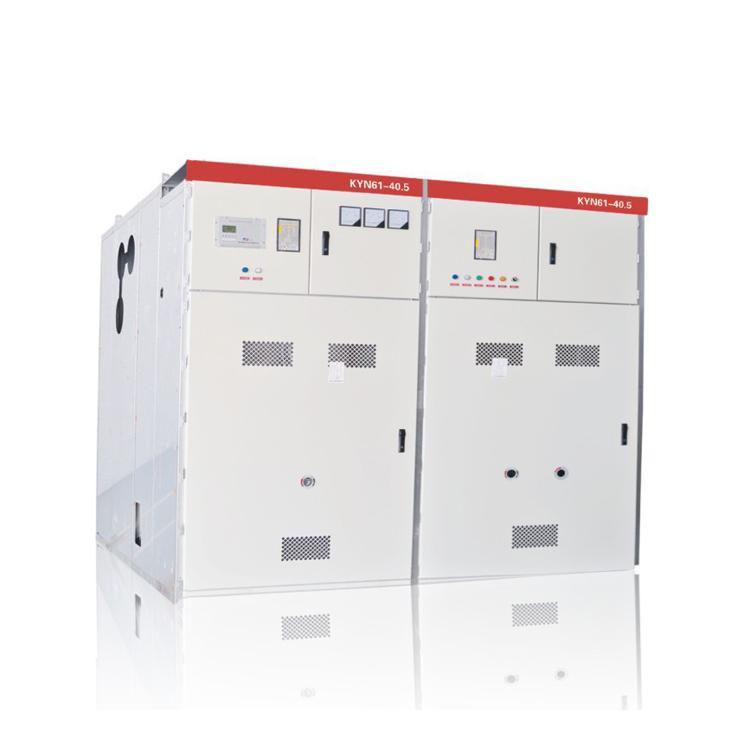

KYN61-40.5铠装移开式交流金属封闭开关设备(以下简称 “开关设备”) 其主要特点是柜内配用ZN85-40.5型全绝缘真空断路器及弹簧操动机构，柜体采用钢板喷塑组装而成，提高了手车与柜体的配合精度， 手车推进拉出十分轻便，互换性强。外形美观、方案齐全、使用安全可靠。

本产品用于35kV三扣交流50Hz电力系统中，作为发电厂、变电所及丁矿企业的配电室接受与分配电能之用， 具宥控制、保护和监测等功能。

本产品符合：GB3906《3～35kV交流金属封闭开关设备》、GB/TII022《高压开关设备和控制设备标准的共用技术要求》、DL/T404《交流高压开关柜订货技术条件》、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。

机构特点

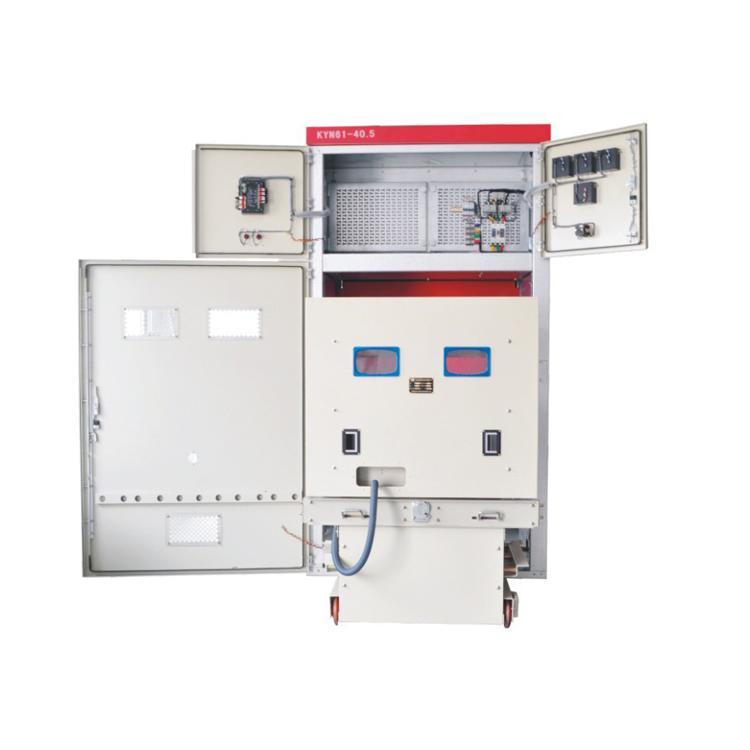

   开关柜按GB3906-1991和IEC298中恺装式金属封闭开关设备标准而设计.整体由柜体和可抽出部分（手车） 两部分组成.柜体结构为组叙,用螺栓栓接组合成型.用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP3X，各隔室间防护等级为IP2X，并且所有金属结构件可靠接地，主回路系统的各隔室有独立排气的压力释放通道。

电气参数

额定电压:40.5kV

工频耐受电压:80/95kV

雷电冲击耐受电压:185kV

额定频率:50/60Hz

断路器，分支母线额定电流:....,2500 A

额定峰值耐受电流:....,31.5 kA

额定短路开断电流:...,31.5 kA

额定短时耐受电流:4s

注：外界温度55℃额定电流2500A需强制通风!

使用环境

1.周围空气温度：-15℃~+40℃；

2.海拔高度：2000m及以下；

3.湿度条件：

日平均相对湿度：≤95%，日平均水蒸气压力不超过2.2kPa；

月平均相对湿度：≤90%，日平均水蒸气压力不超过1.8kPa。

4.地震烈度：不超过8度；

5.没有腐蚀性或可燃性气体等明显污染的场所；

注：超出上述正常使用条件时，用户可与本公司协商。
