GSR高清微型无线视频传输系统 H-710A实战方案

高清微型无线视频传输系统

H-710A

产 品 规 格 书

H-710A高清微型无线视频传输系统，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：编码正交频分复用）调制技术，具有传输频带窄和很强的抗多径干扰能力，能够实现非视距（NLOS），高速运动情况下实时传输高质量图像。

    系统采用H.264数字视频编码标准，输出高清HD1080P画质，分辨率达1920*1080（向下兼容1080I、720P、480P及标清）。

广泛应用于军事侦察、边防巡逻、公安技侦、航拍、空中测绘、电力巡查、铁路抢险、海事执法、城管执法、新闻密访、卫生防疫等或突发事件应急指挥。

适用于事发现场～监控车等场所。设备体积小可伪装做密访取证、空中作业图传、无人机无线图像传输。

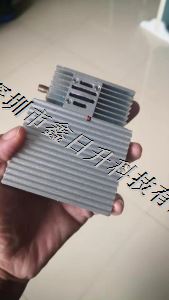

                发射机                                        接收机

一、技术指标：

  发射机

指   标 参          数

工作频率 300MHz～4400MHz ，频率订制

射频功率 ≤400mW

信道带宽 2/2.5/4/8MHz

码流 2Mbps～12Mbps

时延 ≤300ms

误码率 ≤10-6

音视频压缩格式 H.264

传输距离 地面视距>3公里；空对地>20公里；非视距>500米

音视频接口 HD-SDI/HDMI二选一

2.5mm音视频接口（带5V电压输出），3.5mm音视频接口

图像清晰度 HD1080P，向下兼容1080I、720P、480P及标清

图像帧率 24、50、60帧/秒，兼容其它帧率

电 源 DC7～16V（电池DC7.2V/1400mA或2200mA，提供外接供电接口）

尺寸规格 L100*W58*H18mm

重 量 175g

  接收机

指   标 参          数

工作频率 300MHz～860MHz ，频率订制

信道带宽 2/2.5/4/8MHz

灵敏度 2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm

接收技术 空间分集技术

接收极化 垂直极化，双天线接收

音视频解压格式 H.264

音视频输出接口 1路HDMI ，2路音视频BNC

图像清晰度 HD1080P，向下兼容1080I、720P、480P及标清

图像帧率 24、50、60帧/秒，兼容其它帧率

电源 AC220V/DC12V

尺寸规格 480*280*45mm， 1U机箱

重量 4Kg

二、使用示意图

三、拓扑图

四、系统清单：

微型发射机   1台                HDMI线            1条

接收机       1台                接收机电源线       1条

发射机电池   1块                小皮夹             1只

充电器       1块                发射机外置电源线   1根

发射天线     1根                天线吸盘     2块

接收天线     2根
