厂家直销12KV柱上隔离刀闸开关

厂家直销12KV柱上隔离刀闸开关

产品用途：

   GW9型户外交流高压隔离开关是交流50H的户外装置，用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可

用于分、合很小的电容电流和电感电流。GW9型户外交流高压隔离开关供三相线路系统单相使用,其结构简单、经济、使用方便。隔离开关的额定电流有：200A；400A，600A和1250A。

产品引用标准

GB 1985-2004    《交流高压隔离开关和接地开关》

GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》

GB/T 311.2-2002 《绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则》

DL/T 486-2000 《交流高压隔离开关和接地开关订货技术条件》

DL/T 593-2006 《高压开关设备和控制设备标准的共用技术要求》

产品使用环境条件:

(1)环境温度:- 40℃~+40℃

(2)海拔高度:≤2000m

(3)相对湿度:≤95%(+20℃)

(4)安装场所:安装场所应没有易燃、易爆物质及化学腐蚀、剧烈震动.

(5)地震烈度不超过8度

(6)覆冰厚度不大于10mm;

(7)支柱绝缘子污秽等级：普通型为0级。

结构和工作原理：

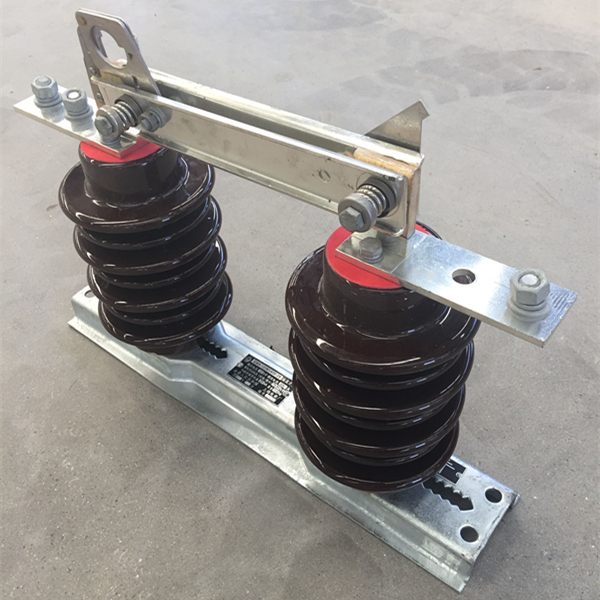

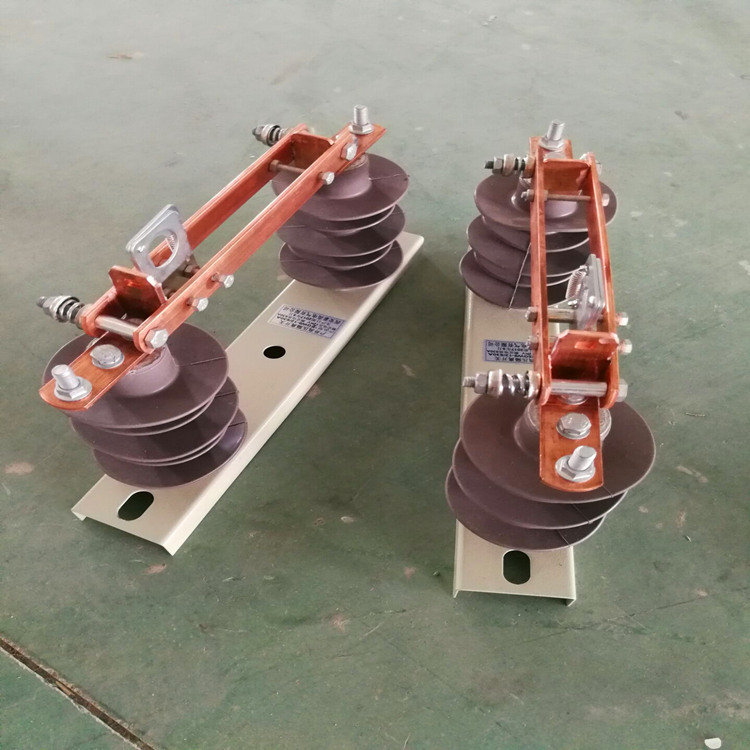

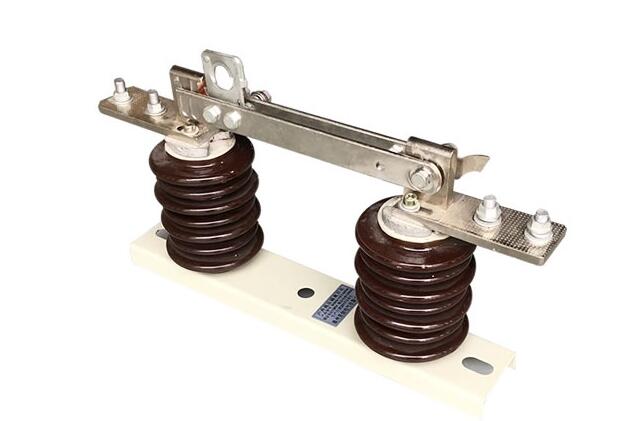

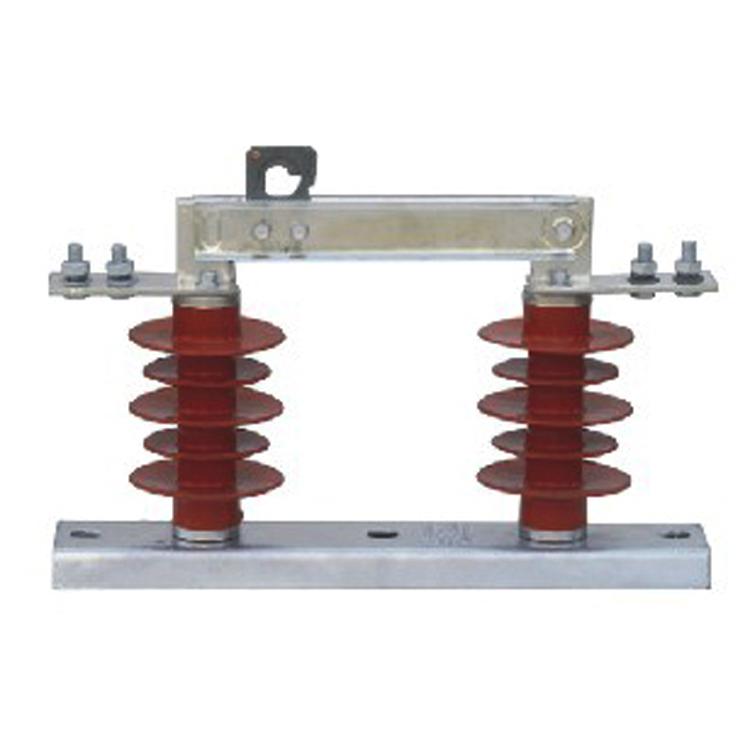

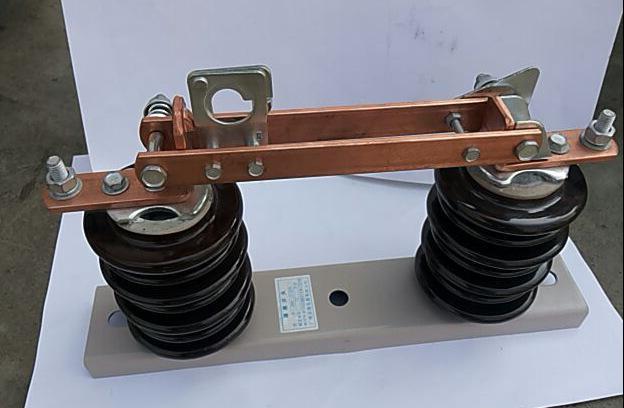

GW9-10/630A、GW9-10/400A、GW9-10/200A持久电气户外高压隔离开关为单相式结构，每相由底架、支柱绝缘体、闸刀、触头等部分组成。

闸刀侧面有调节接触压力的螺丝和压紧用的弹簧，上端装有固定拉扣和其相连的自锁装置，供绝缘钩棒进行分合闸之用。本系列产品在结构

上与未改进的产品比较具有接触面积大、接触电阻低、导电性能好、机械强度高等优点。

安装、使用与调整

1、清理零件上的灰尘、污物，并仔细擦除支柱绝缘子的表面，擦洗接地螺钉的接线表面。

2、在转动部位和接触处涂一层工业凡士林。

3、检查接触面，调节压缩弹簧的高度。

4、本开关适用于吊装使用，它一般与线路上的变压配合使用。

5、本开关额定电流在200-1000A的使用4个安装孔。

运输与保管

1、本开关装配、调整试验合格后按规定包装。

2、运输时不得代表团，不得受到强烈火震动和碰撞。

3、开头运到目的地后，馐箱应无木偶戏散、损坏现象，方可拆卸。

4、拆箱后，检查产品及随附的合格证，安装使用说明书等是否齐全。

5、检查开关各部件有损伤和绝缘瓷瓶碎裂现象。

6、若开关不马上使用，应作定期检查，并在接触面外和转动部位部涂一层凡士林。

订货须知

产品名称及型号规格； 额定电压（KV）；

订货数量（组）； 额定电流（A）；
