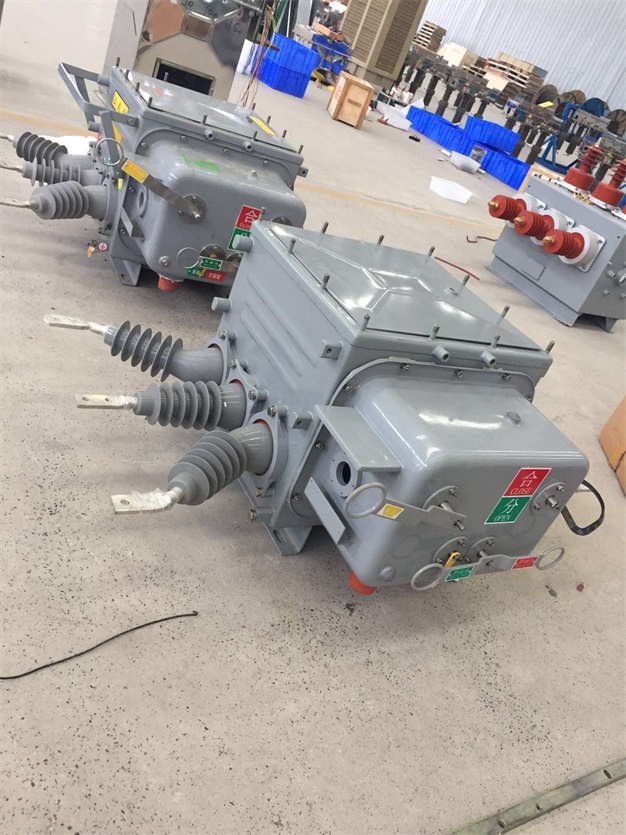

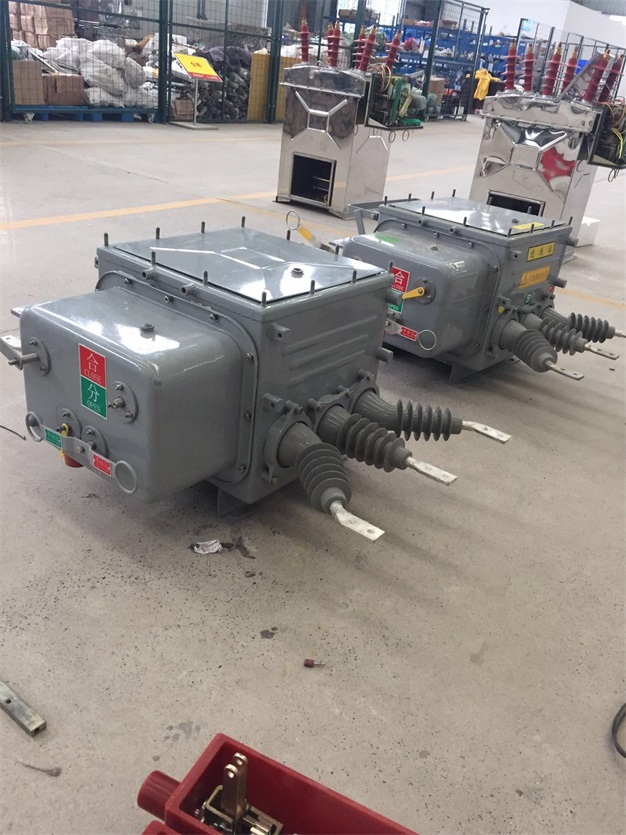

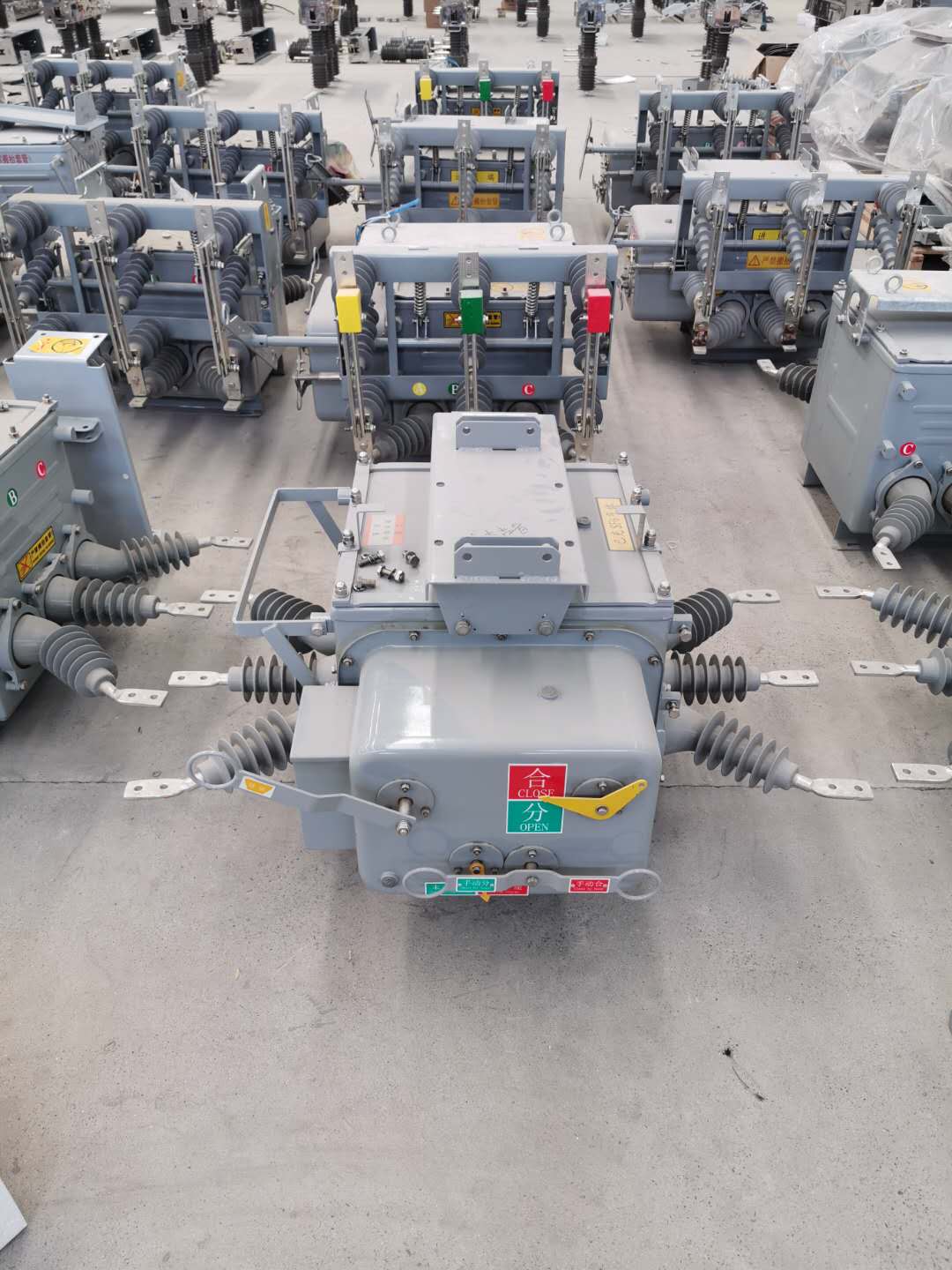

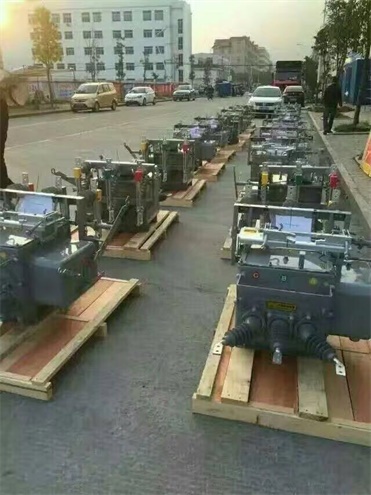

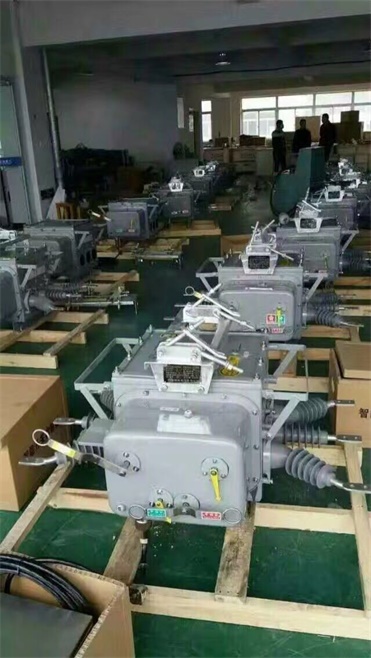

ZW20F-12/1250A-25柱上分界开关

ZW20F-12/1250A-25柱上分界开关

一、ZW20智能断路器概况

    ZW20F-12型户外柱上智能高压真空断路器为额定电压为12KV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线套管也进行了密封性能改进，整体密封性能优良，内部充入的SF6气体不泄漏，不受外界环境影响；其弹簧操作机构进行了小型化设计和可靠性、稳定性优化，采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍；主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。 ZW20-12F型户外柱上用户高压真空分界断路器是一种免维护产品，是户外高压真空分界断路器中的精品，是本公司综合国内外柱上开关的优缺点，自行研制出来的新产品，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上智能断路器的佳品。

二、ZW20智能断路器主要功能

1．三遥功能

遥 测：实时测量线路的相间保护电流、单相电压、装置后备电池电压、零序保护电流等参数。

遥 信：监视开关两侧的供电状态，准确检测线路故障及异常运行信息，以及开关的变位信息、储能状态，并及时上传，实现对配网的故障诊断。

遥 kong：可通过自动化配网系统或后台监控系统控制开关分合，实现故障隔离以及非故障段自动恢复供电的功能。

2．保护功能

多次重合闸时间独立设定，单侧/两侧同步控制，单侧/两侧欠压、过压保护及告警，多时段过负荷保护及告警，采集计量信号实现欲付费功能。

3．实现带SOG功能（过流脉冲跳闸）

此功能主要是负荷开关的故障电流大于开关的分断能力而考虑的；

3.1当用户界内发生单相接地故障达到零序电流保护整定值时，零序电流保护在整定时间满足后正确动作，作用于分界开关跳闸，隔离故障；当用户界外系统侧发生单相接地故障时，零序电流保护不动作；

3.2用户界内发生相间短路故障，相间过流保护启动并记忆；当控制器检测到过流分界负荷开关的电流大于整定值，先闭锁跳闸出口，然后继续监测系统侧电压值小于整定值和无相间故障电流时，立即解除跳闸闭锁，对分界负荷开关进行跳闸，实现SOG速隔，从而故障区域段被隔离。

4．通信功能

通讯方式：GSM、GPRS（联通、移动）、光纤/EPON、GPON光猫（电信），常规RS232/RS485(调度、后台监控系统)、CAN等通讯接口；

通讯协议：标准协议：101（103）、104、CDT、MODEBUS等；

通讯速率：通讯速率300BPS---9600BPS可独立选择设定；
