山东巨匠履带式液压岩芯钻机 浅层岩芯取样 地质勘探设备

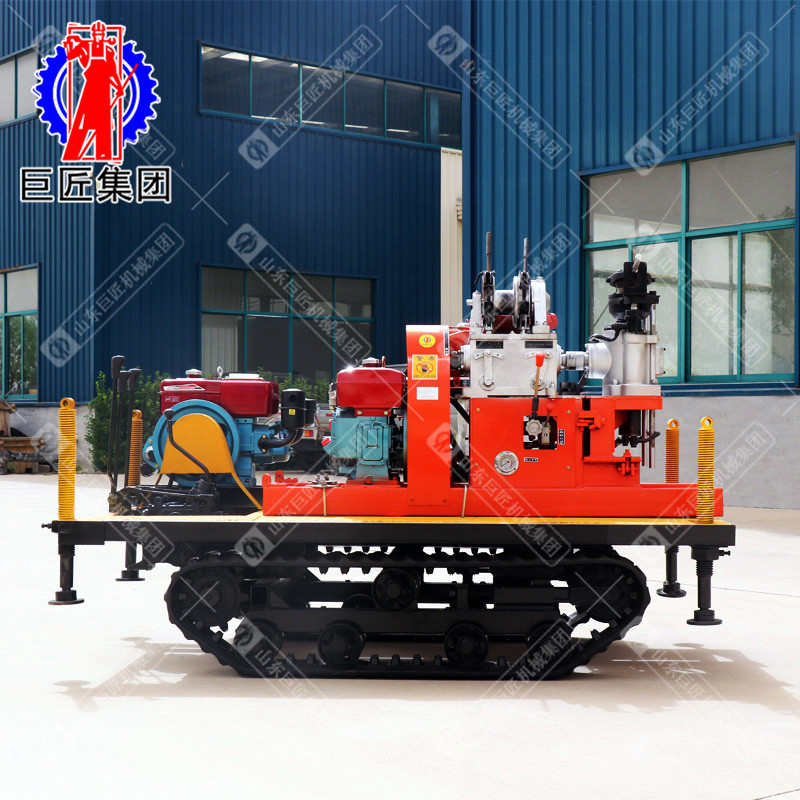

一、YQZD-30型履带式液压轻便钻机简介

YQZD-30型履带式液压轻便钻机是一款小型轻便履带式油压给进的钻探机械，主要用于普查勘探、地球物理勘探、道路和建筑等钻进工程，浅层石油、天然气及地下水钻探，并可用于堤坝注浆、坑道通风排水等工程钻探。YQZD-30型履带式液压轻便钻机额定钻孔深度30米，开孔直径允许为91mm，终孔直径为75mm。

二、YQZD-30型履带式液压轻便钻机特点

1、具有油压自动给进机构、钻进效率高。

2、采用球卡夹持机构，可实行不停机倒杆。

3、手柄集中、操作方便、安全可行。

4、结构紧凑，占用场地面积小。

5、钻机回转器和变速箱的外壳采用铝合金材质，减轻了机身重量。

6、分解能力强，便于搬迁，适合于丘陵地带、山区等复杂地形工作。

7、配备橡胶钢丝履带，移动方便，提高了工作效率，在城市道路行走不伤路面。

三、YQZD-30型履带式液压轻便钻机参数

序号 项目 规格 参数

1 钻孔直径 mm 75

2 钻孔深度 m 30

3 钻杆 mm φ42

4 立轴转速 rpm 136/338/578

5 立轴行程 mm 400

6 立轴起重力 kn 10

7 卷扬起拔力 kn 0-4kn

8 主机动力 柴油机 R180

9 履带底盘行走动力 柴油机 R180

10 钻机重量 kg 1040

11 钻机尺寸（运输尺寸） mm 2350*1150*1550

四、YQZD-30型履带式液压轻便钻机配置清单

序号 名称 规格 单位 数量

1 履带钻机 YQZD-30

台 1

2 钻杆（含锁接） Φ42 米 30

3 脑袋接手 42/57 个 2

4 脑袋 Φ89 个 1

5 开孔管 Φ89 根 1

6 合金钻头 Φ91 个 1

7 脑袋 Φ73 个 1

8 岩心管 Φ73 根 1

9 金刚石钻头 Φ75 个 1

10 塔架 3m 套 1

11 钢丝绳 盘 1

12 绳卡 套 1

13 U形环 套 1

14 提引器 个 1

15 水龙头 个 1

16 扁方主杆 2米/根 根 1

17 主杆变径 个 1

18 垫叉 57 把 1

19 扳叉 57 把 1

20 自由钳 73/89 把 2

21 水泵 加工到钻机上 台 1

22 进出水管 套 1

23 滤水器 个 1

山东巨匠机械集团供应取样钻机，小型取样钻机主要型号有BXZ系列背包钻机、QZ系列轻便取样钻机、YQZ系列液压轻便钻机。
