开关概述

GN19-12/400（GN19-12C）系列户内高压隔离开关适用于交流5Hz，额定工作电压6，10kv；额定工作电流200、630、1250A

的电力系统中。作为有电压无负荷情况下的分断，闭合电路的户内开关设备使用。此隔离开关配用 CS6-1 型手力操动机

构。

需要说明的是GN19-12户内高压隔离开关型号中，形式分为GN19-12平装结构式；GN19-12C为穿墙式（带套管）；其中：

C1--转动在套管侧

C2--开断在套管侧，C3--两侧均为套管。GN19-12Y平装结构式上加装带电显示装置型式。

一般常见的型号有以下几种：

GN19-12A400A GN19-12/630A GN19-12/1000A GN19-12/1250A

GN19-12C/400A GN19-12C/630A GN19-12C/1000A GN19-12C/1250A

结构和工作原理

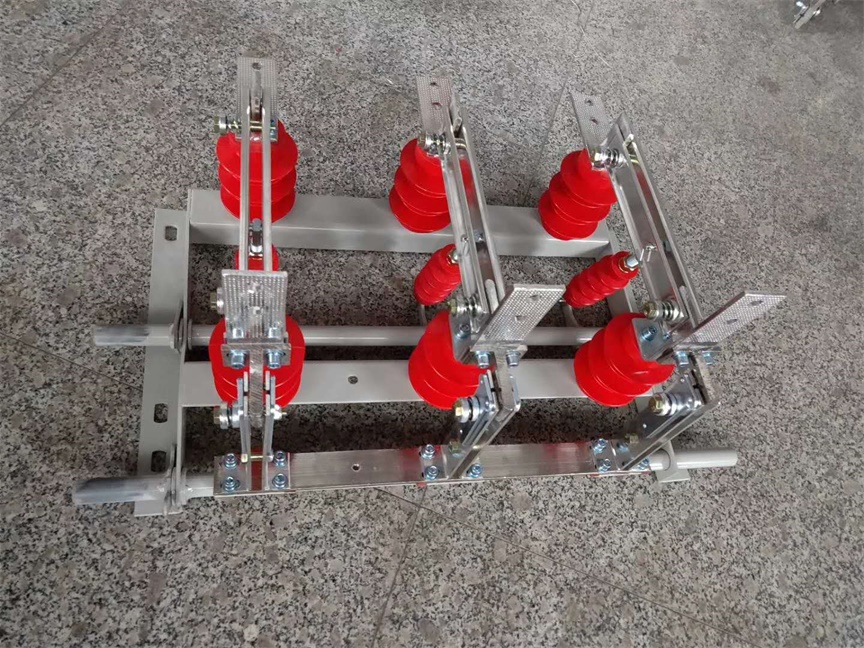

GN19-12/400A、GN19-12/630A、GN19-12/1000A、GN19-12/1250A户内高压隔离开关的每相导电部分通过两个支柱绝缘子固

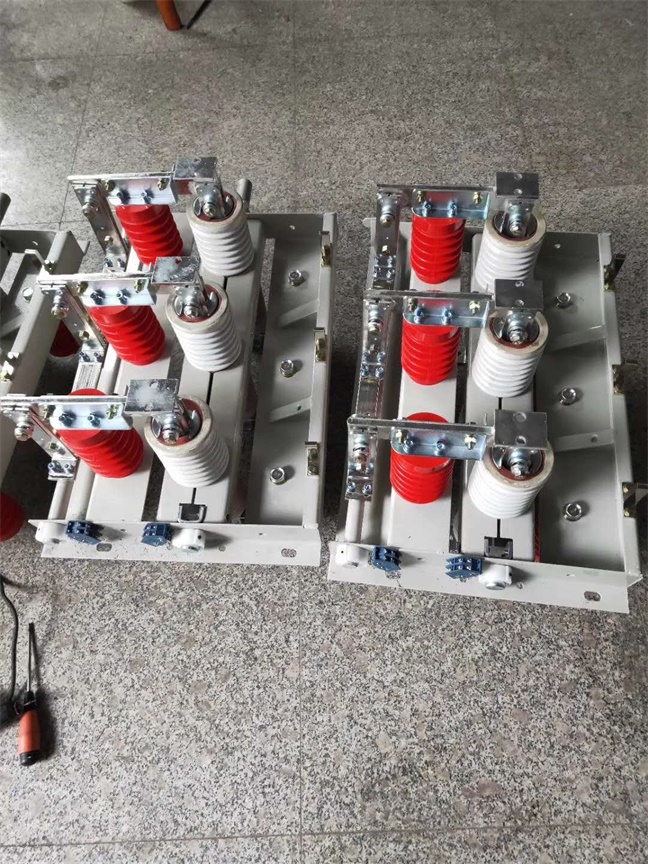

定在底座上。（GN19-12C/400A、GN19-12C/630A、GN19-12C/1000A、GN19-12C/1250A型则为一个为支柱绝缘子，一个为瓷

套管绝缘子）三相平行安装，导电部分由触刀、静触头、触座（或导电杆）组成。每相触刀中间均连有拉杆绝缘子，拉杆

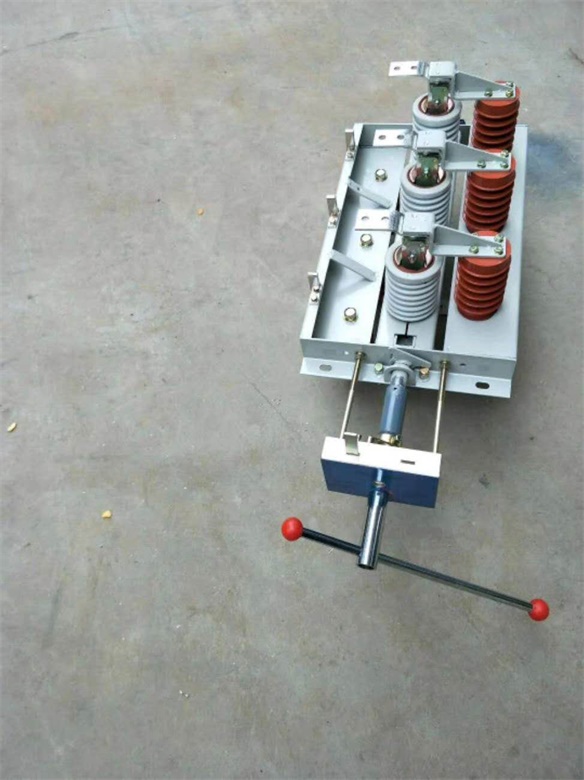

绝缘子与安装在底座上的主轴相连。主轴通过手柄与连杆和CS6-1型手力机构相连在一起连动。

触刀由两片槽形铜板组成，它不仅增大了触刀散热面积，对降低温度有利，而且提高了触刀的机械强度，使开关的动稳定

性提高。触刀一端通过螺栓安装在触座上（或导电杆上）。为转动接触触刀，另一端与静触刀系可分连接，而触刀触压力

靠两端的弹簧来维持。

此里谢户内高压隔离开关在接触处安排有磁锁板，加磁锁板的目的是，当很大的短路电流通过时加强了两槽形触刀之间的

吸引力，亦即增加了接触压力，因而提高了开关的动热稳定性。 GN19- 10/400A 、 GN19-12/630 隔离开关极即通过电流

小。因此结构无需加磁锁板。

底座装配：由底座、主轴、限位器、止档圈等组成。限位器主要用来保证导电触刀分、合时得到所要求的终点位置。

使用环境

1.海拔高度不超过 2000 米；

2.周围环境温度不高于 +40 ℃及不低于 -12℃；

3.无剧烈振动、摆动或冲击的场所；

4.无火灾、爆炸、腐蚀金属破坏绝缘的有害气体及导电场所；

5.相对湿度不大于 90%（+25℃

使用环境条件：

a.安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其他爆炸性、侵蚀性物质。

b.安装场所应无频繁的剧烈振动。
