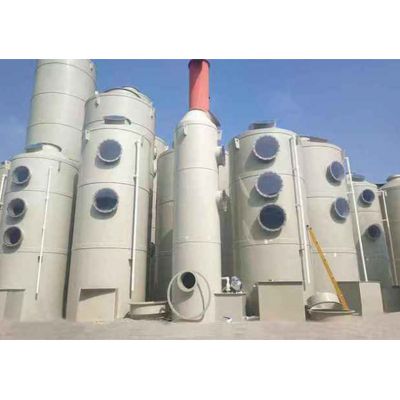

废气喷淋净化塔

                                                        喷淋塔

喷淋塔废气净化装置由塔体、填料、液体分布器、气水分离器、喷淋系统、循环水泵、循环水箱、药液储存投加系统等单元组成。

塔内填料层作为气液两相间接触构件的传质设备。喷淋塔废气净化装置塔底部装有填料支承板，填料以错综方式放置在支承板上。填料的上方安装压板，以防被上升气流吹动。喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。

当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔废气净化装置内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。

为了避免气体携走喷淋液，在塔顶部气水分离器，有效截留喷淋液。喷淋液循环使用，在使用过程中会有部分损失，位于塔底的循环水箱适时补充喷淋液
