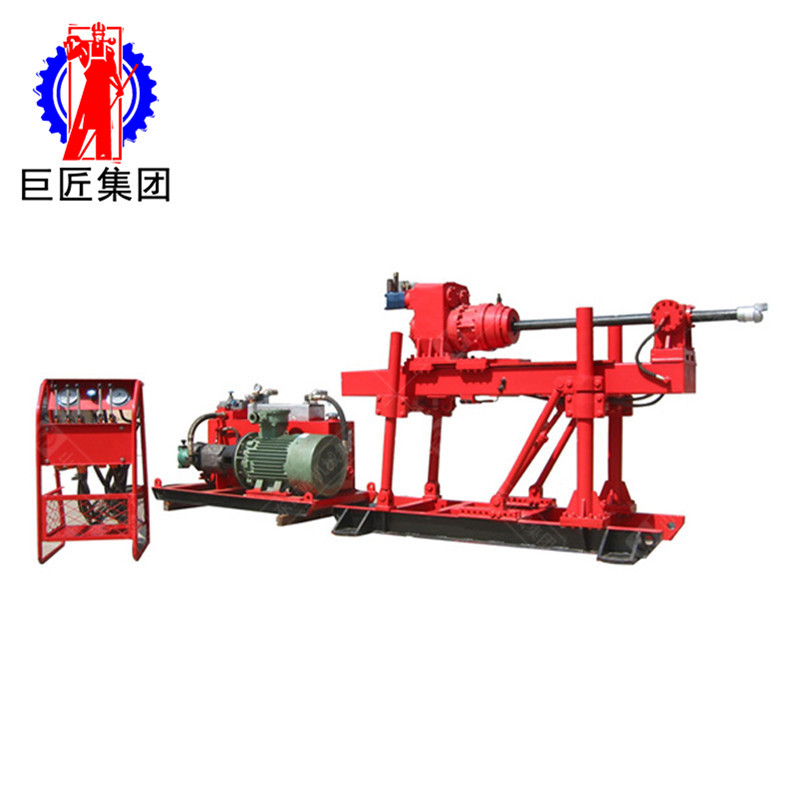

ZDY-3200S煤矿用双泵全液压坑道钻机

、

ZDY-3200S煤矿用双泵全液压坑道钻机简介

ZDY3200S型煤矿用全液压坑道钻机主要用于煤矿井下钻进较大直径的瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、探水孔、地质勘探孔以及其它工程钻孔。适用于岩石坚固性系数f0-10的各种煤、岩层钻孔。配置适当的钻头、钻杆等钻具可进行取芯、松软煤层钻孔等工程作业。

二、ZDY-3200S煤矿用双泵全液压坑道钻机特点

1、ZDY3200S全液压坑道钻机为全液压动力头组合式结构。由液压泵站、动力头、机架、操作台、立柱支承等四大部分组成。

2、解体性能好，部件质量轻，便于井下钻机搬迁、移位，钻场布置灵活。

3、双泵液压系统。钻机回转参数与给进参数可调控，提高了钻机对各种不同钻进工艺的适应能力。

4、动力头回转器采用双马达、传动主轴通孔结构，钻杆长度不受钻机给进行程限制，即根据井下钻场施工条件选用不同长度的钻杆，适用范围大。

5、液压卡盘与液压夹持器卡卸钻杆，操作简单、省力，效率高，安全。

6、操作台、泵站、主机之间油管联接，操作集中，人员可远离井口操作，有利于人身安全保护。

7、四立柱支承，升降油缸调整机身（即钻孔倾角），方便省力。

8、配以变量泵可无级调速，适应工况范围大。

三、ZDY-3200S煤矿用双泵全液压坑道钻机参数

项目

单位

参数

钻孔深度

m

0-350/100

钻孔直径

mm

150/200

钻杆直径

mm

63.5/73

钻孔倾角

°

0~±90

输出转矩

N.m

500~1600

给进能力

KN

102

起拔能力

KN

70

回转速度

r/min

50~175

正常推进速度

m/s

0~0.22

适用煤岩坚固性系数

f≦10

主机外形尺寸

mm

2300*1100*1560

整机重量（不包括钻杆）

kg

2100

主机重量

kg

1180

电动机功率

kw

37

   山东巨匠机械集团供应煤矿用全液压坑道钻机，主要型号有ZDY-650、ZDY-750、ZDY-1250、ZDY-2300、ZDY-1200S、ZDY-1600S、ZDY-1900S、ZDY-3200S、ZDY-4000S。
