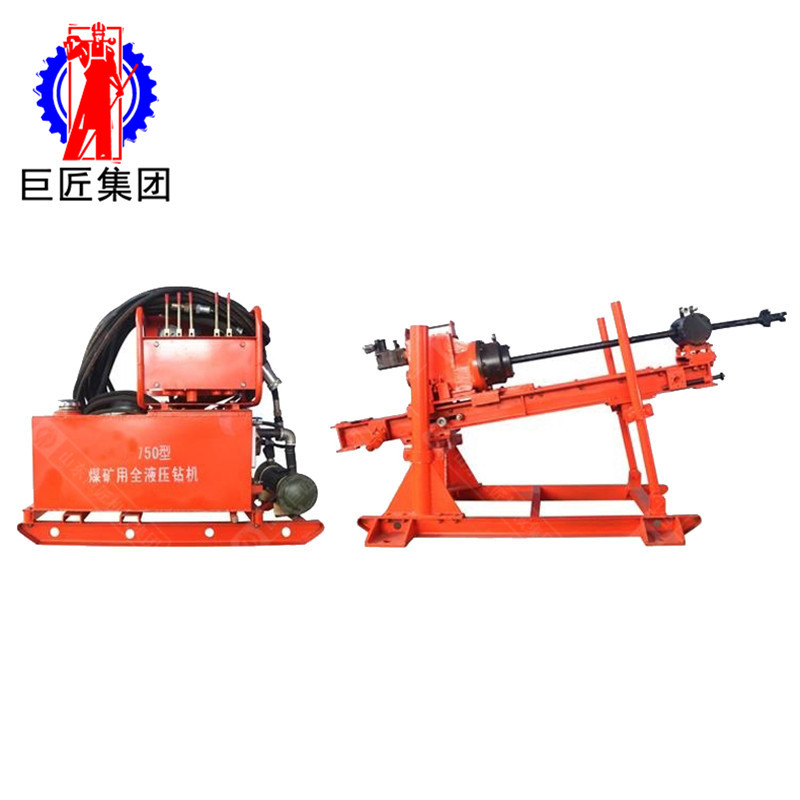

ZDY-750煤矿用全液压坑道钻机

ZDY-750煤矿用全液压坑道钻机结构特征

   ZDY-750坑道钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成。钻机泵站和动力头由不同管径的高压管连接，接头采用快速联接头，安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的阀组将压力油输送到液压执行机构，从而实现钻机的各种功能。

二、ZDY-750煤矿用全液压坑道钻机适用范围

   ZDY750煤矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数ｆ0-10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。

三、ZDY-750煤矿用全液压坑道钻机技术参数

序号

项 目

单 位

ZDY-750

1

钻进深度

m

150

2

开孔直径

mm

Ф65,Ф85,Ф115

3

终孔直径

mm

Ф65,Ф75

4

钻杆规格

mm

Ф42.Ф50

5

钻孔倾角

º

0~90

6

钻孔方位角

º

0~360

7

输出扭矩

N.m

750、300

8

输出转速

r/min

120、330

9

液压系统工作压力

MPa

14

10

推　力

kN

50

11

起拔力

kN

30

12

锚固力

kN

80×2

13

推进速度

m/min

0~1.5

14

推进行程

mm

850

15

电动机型号

YBK2-180M-4

16

电动机功率

kW

18.5

17

电动机电压

V

380/660

18

油箱容积

L

90

19

工作介质

上稠40＃液压油

20

主机外形尺寸

mm

2107×440×615

21

泵站外形尺寸

mm

1400×700×986

22

整机重量

Kg

1400

    山东巨匠机械集团供应煤矿用全液压坑道钻机，主要型号有ZDY-650、ZDY-750、ZDY-1250、ZDY-2300、ZDY-1200S、ZDY-1600S、ZDY-1900S、ZDY-3200S、ZDY-4000S。
