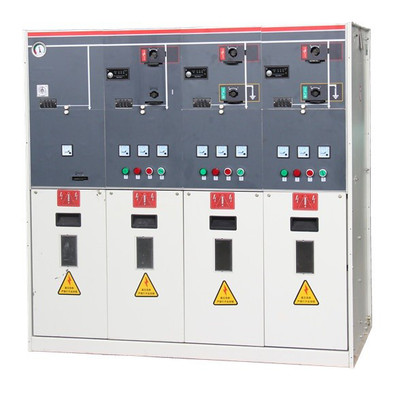

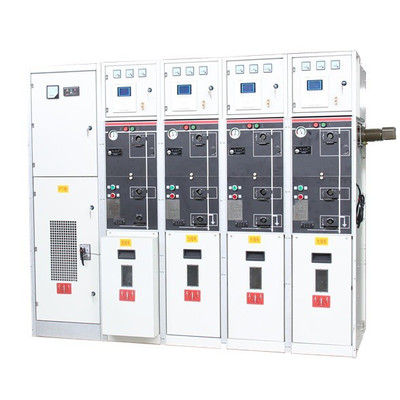

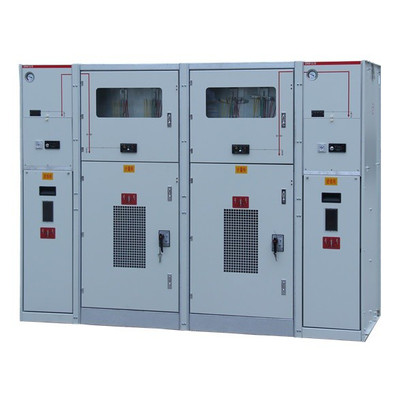

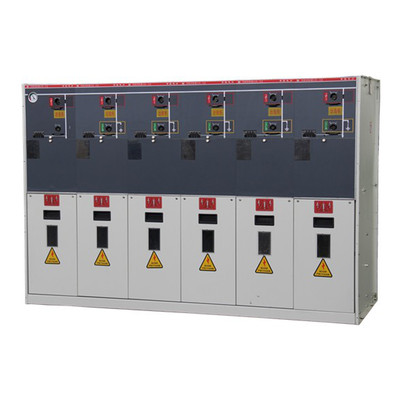

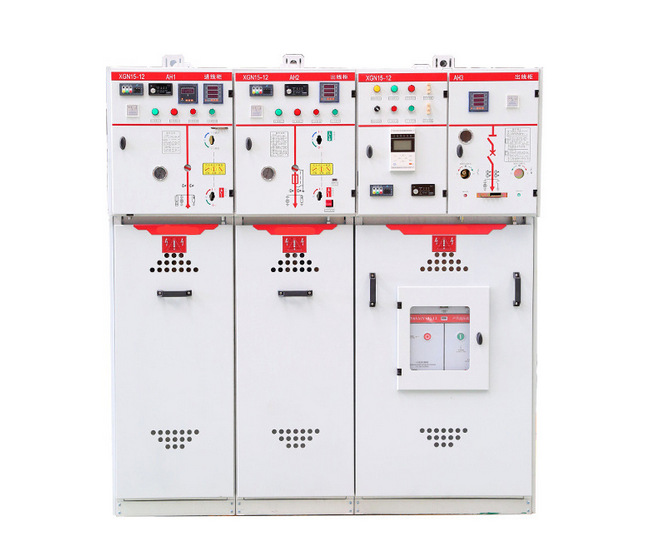

SRM16-12全绝缘SF6共箱式充气柜

SRM16-12全绝缘SF6共箱式充气柜

一、概述

SRM16-12/24全绝缘充气柜，已经在国家高压电器试验中心获得型式试验报告。广泛用于10KV/20KV配电系统，是城乡各类用户变配电系统的开关产品。开关柜为模块化单元模式，可根据不同用途进行组合；有固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。

SRM16-12/24全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。SRM16-12/24型充气式开关柜同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。

SRM16-12/24全绝缘充气柜分为非扩展标准配置和扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。

SRM16-12/24全绝缘充气柜执行GB标准。

在室内条件下（40℃）和在室外条件下（-50℃）运行的设计寿命超过30年

使用条件

1.充气柜在使用环境上是对周围的空气温度有一定的标准的，通常是要求在-25℃到+40℃之间才比较合适的，当然也不能让设备长时间处在温度40℃下面，也会影响到设备的运行的，比较好一天下来的平均温度是低于35℃的。

2.在海拔高度方面，充气柜比较好的情况是使用海拔高度低于3000米以下的场所，如果有特殊需求，需要一些充气柜应用在海拔超过3000米的场所，需要在定制的时候跟厂家提出要求，厂家根据实际情况，如果条件合理允许的情况下，协商专门定制运用于超过3000米海拔的充气柜。

3.充气柜运用的场所空气湿度比较好是处于百分之九十五以下，当然比较好的情况是空气当中的湿气度平均是低于百分之九十以下的。

4.使用充气柜的场所，可以先用感应系统进行测试，一些电磁干扰程度过高的场所是不适合应用充气柜的，一般情况下都是一些电磁干扰幅度低于1.6KV的场所才能使用充气柜。

产品特点

1.产品适用性能强

如今一些西部的地区因为受到一些恶劣天气和高海拔等外界环境因素的影响，在供电系统方面的要求是越来越高了，一些普通的设备已经远远不法达到要求，满足比较高的可靠性能进行供电，所以如今绝缘充气柜设备非常满足这些使用需求，能够应用于这些场所，这主要是因为设备在整体的体积方面是非常的小巧的，所以在占位面积方面是非常的节省的，而且应用在这些恶劣环境因素下，不仅不会受到环境因素的影响，反而能够非常适应，体现出非常良好的效益，更加协调的运行。

2.产品非常的多样化

因为充气柜主要就是将各种高压元件进行组合，形成一个各个标准模块

，所以我们可以根据不同的使用需求，进行不同元件的组合来进行应用，满足各种不同的需求。厂家在设计生产设备的时候，还给设备上面预留了一些电缆的插座，可以方便后续在使用的时候增加进出线的电缆数量来进行一些扩容操作，能够很方便的满足后续的各种使用需求，组成不同的系统。当然客户有一些特别的需求，也可以提出来，厂家会根据合理性进行特别的配置元件。

3.产品在使用方面非常的安全稳定

产品在设计生产的时候是将所有导电的部分全都密封在绝缘气体当中，所以整个产品在运行方面非常的可靠，能够保持长时间不间断的运行，在如今电网当中是非常适应的，能够在频繁操作的情况下，还保持了非常稳定可靠的运行，对电路做到比较好的控制和保护工作，非常有效的保证了操作人员的操作安全和设备的良好运行。

4.设备后续维护量小

因为设备在运行过程中一直是处于密封状态下，所以基本不会出现腐蚀和破损等现象，所以后续在设备上的维护工作量是非常小的，非常有限的节省了后续的维护成本，另外就是设备这样在使用寿命上面也是非常的长久的。

二、技术参数

2.1性能指标

SF6气体压力

20℃下压力为1.4bar

气体年泄漏率0.2%/年

防护等级IP67

气室不锈钢厚度3.0mm。

正常运行环境条件

温度40℃

低温度-50℃

较大平均相对温度≤95%

海拔高度≤2000米

母线；

开关柜内母线400,mm2Cu

开关柜接地母线150mm2Cu

颜色；

开关柜前面板RAL7012

侧板和电缆室前盖板RAL7035

满足标准；

GB/T11022  GB3906  GB1985

GB16926  GB38041  GB1984

GB3309

IEC60056  IEC60129  IEC60265

IEC60298  IEC60420  IEC60694
