1. 适用范围
本技术协议适用供一重电铲装备材料用厚度为25.4-152.4mm的A514GrF、A514GrQ钢板的技术要求、试验方法、监测规则、包装、标志及质量证明书等。
2. 引用标准
下列标准的条款通过本技术条件中引用而构成为本技术条件的条款。凡是注明日期的引用标准，其随后的修改单（不包括勘误的内容）或修改版均不适用于本标准》。凡是不注日期的引用的标准，其最新版本适用于本标准。
ASTM A514/A514M-05 适用焊接的高屈服强度淬火价回火合金钢板
ASTM A6/A6M 热轧制结构钢钢棒，钢板，型钢，桩板通用技术条件
ASTM A370 钢产品力学试验方法和定义
ASTM A751 钢产品化学分析的标准方法、惯例和术语
ASTM A578 特殊用途轧制钢板超声直射波检验标准
ASTM E112 金属平均晶粒度测定方法
ASTM E10 金属材料的布氏硬度的测定方法
3. 尺寸、外形、重量及允许偏差
尺寸、外形、重量及允许偏差应符合ASTM A6/A6M的规定。
4. 技术要求
4.1化学成分（熔炼分析和成品分析）应符合表1的规定。
表1:化学成分（质量分数），%
牌号 C Si Mn P S Ni Cr Mo V Cu B Ceq
A514GrF 0.10
0.20 0.10
1.35 0.601.00 ≤0.035 ≤0.008 0.70
1.00 0.40
0.65 0.40
0.60 0.03
0.08 0.15
0.50 0.0005
0.006 0.45
0.79
A514GrQ 0.14
0.21 0.15
0.35 0.95
1.30 ≤0.035 ≤0.008 1.20
1.50 1.00
1.50 0.40
0.60 0.03
0.08 / / 0.691.02
注：碳当量按照Ceq(%)=C+(Mn+Si)/6+(Cr+Mo+V)/5+(Ni+Cu)/15计算；
4.2冶炼方法，电炉+LE/VD精炼，且经钙处理的细晶粒纯净镇静钢，奥氏体晶粒度≥5级。
4.3交货状态：调质(淬火+高温回火）。
4.4.1力学性能应符合表2的要求。
表2：力学性能要求
牌号 厚度（mm) 拉伸试验 -40°C
冲击试验横向，(J) 硬度HB 180°冷弯①②
Rpo.2
(横向）
[MPa] Rm
(横向）
[MPa] A50
[%] 断面收缩率Z[%]
A514GrF 8-64 ≥690 760~895 ≥18 ≥40 ≥21 235~293 弯曲外表面无裂纹
A514GrQ 65-152.4 ≥620 690~895 ≥16 ≥50 210~293
注：①冷弯为纵向，弯心直径：板厚T≤25.4mm时为2T,25.4mm＜T≤50.8mm时为3T,50.8mm＜T≤101.6mm时为4T,T＞101.6mm时不作冷弯。
4.5表面质量
钢板的表面重量应符合ASTM A6/A6M的规定。
4.6超声波探伤
钢板按ASTM A578/578M进行超声波探伤，B级合格。
5、实验方法
5.1钢板逐热处理张分批检验，样坯在钢板角部，离钢板原始板边不小于155mm处切取。
5.2检验项目、检验规则、试验方法应符合表3的规定。
表3：检验项目、取样数量、取样方法及试验方法
序号 检验项目 方向 取样数量（个）① 取样方法 实验方法
1 熔炼分析 / 1/炉 ASTM
A6/A6M ASTM A751
成品分析② 1/批
2 拉伸 横向 1 ASTM
A370/A370M
3 冲击 横向 3
4 冷弯 纵向 1
5 硬度 / 1 E10
6 奥氏体晶粒度② / 1 / ASTM E112
注：①首批检验时试样数量加倍，钢厂检验一套，保留一套用户第三方检验
②成品分析、冷弯和奥氏体晶粒度只在作首批检验时进行。
5.3首批检验：分别在厚度25mm~50.8mm、75mm~101.6mm和152.4mm钢板中各选两张钢板进行首批检验。
5.4其他应符合ASTM A6/A6M的规定。
6、包装、标志及质量证明书

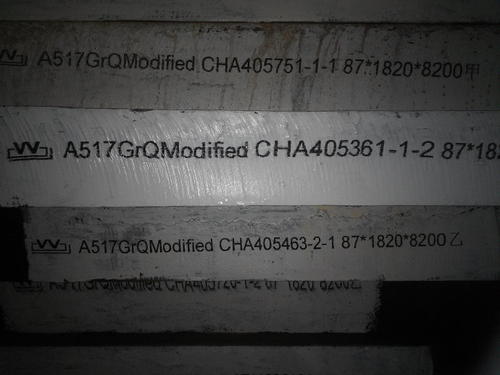

6.1钢板的标志和质量证明书中技术条件号按“ASTM A514/A514M-05’标识、打印。
6.2其它应符合ASTM A514/A514M标准的规定。
