制式紧固器

杠杆式链条紧固器是我公司为适应军事运输利用铁路进行大规模、远距离输送的需要，提高军事运输捆绑加固器材的技术战术性能，提高捆绑加固器材对工作温度、湿度、抗风、沙尘、淋雨、日晒、盐雾、生物等自然环境及战场环境人机工程的适应性而研制的专利产品，该产品由主杆、活动连杆、叉杆、铰接环、链条、环形挂钩、防磨套、检测标牌、扣销组成。各零部件均采用优质合金钢材制造。该产品以使用方便快捷，安全可靠，节省材料深受军内外的广泛欢迎。是我国军用轮式装置设备及大型机械设备运输捆绑加固首选产品。

主要优点

1操作简单，使用方便，能减少装车和卸车时间，适应现代军事作战的要求，提高部队的快速反应能力增加军事作战能力。

2能实现军事运输加固装置的标准化、制式化、系列化、通用化。

3可重复多次使用。

产品技术指标

项目 指标

适应装备质量（吨） ≤40

设计破断拉力（KN） ≥78

设计使用寿命（次/年） 50/10

适应环境温度（） -41--+70

贮存极限温度 -41--+70

1人单件作业时间（分钟） <2.5

单件标除时间（分钟） <1

工作长度（mm） 500--2600可调整

单件质量（KG） 10

链条直径（mm） 8

使用方法

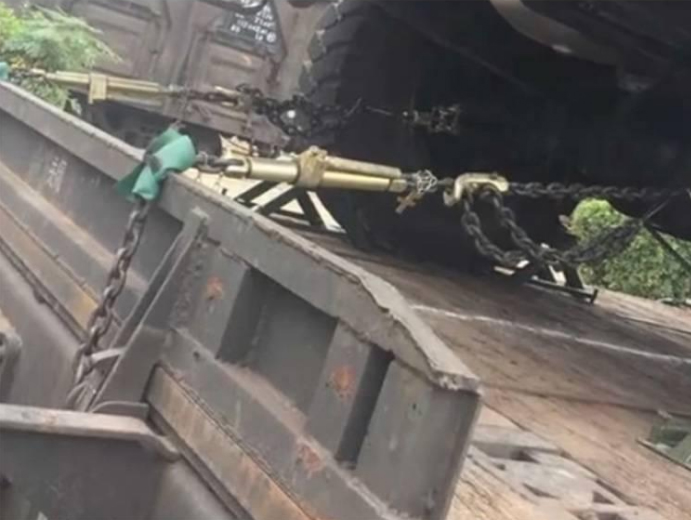

1将链条穿绕过军车车轴或装备拴结点，然后绕过承运铁路车辆丁字铁或支柱槽，穿入紧固器下部环形挂钩调整好防磨套，拉紧链条。

2扳动紧固手柄，带动活动连杆及链条，拉紧锁固。

3将链条尾部的防松插销插入主杆销子L，防止连杆松脱。

4自重8吨及以下的车辆装载时在车辆两侧的前、后轮各用1个紧固器呈八字型捆绑加固，跨装时，在车辆两侧的后轮各用2个紧固器呈八字型拉牵加固。

5自重8吨以上至40吨的在车辆两侧前、后轮各用2个紧固器呈八字型拉牵加固。

6卸车时扳动紧固手柄，松开活动连杆及链条，将链条从环形挂钩上卸下，使用检测标牌对链条进行检测和外观检查。无异常，将紧固器装入备用箱内，在使用次数处做标记。

加固要求

 车辆吨位 使用紧固器数量 加固方式

装备重量≤8吨 使用一组紧固器(4条) 外八字形拉牵

8吨≤装备重量≤20吨 使用两组紧固器(8条) 内外八字形拉牵

20吨<装备重量≤40吨 使用两组紧固器(16条 内外八字型拉牵
